智能穿戴磁吸充电触点为什么容易失效？汗液、镀层与压缩量设计详解

智能手表、运动手环和智能眼镜的充电接口很小，承担的使用任务却并不简单：贴近皮肤、接触汗液、每天取放，还要在有限空间里稳定传输电能。深圳永探电子在开发穿戴设备连接方案时，将触点、磁吸配对、外壳与线材作为一个完整系统设计。解决充电断续，需要找到真实失效位置，再把改进落实到材料、尺寸和制造要求上。

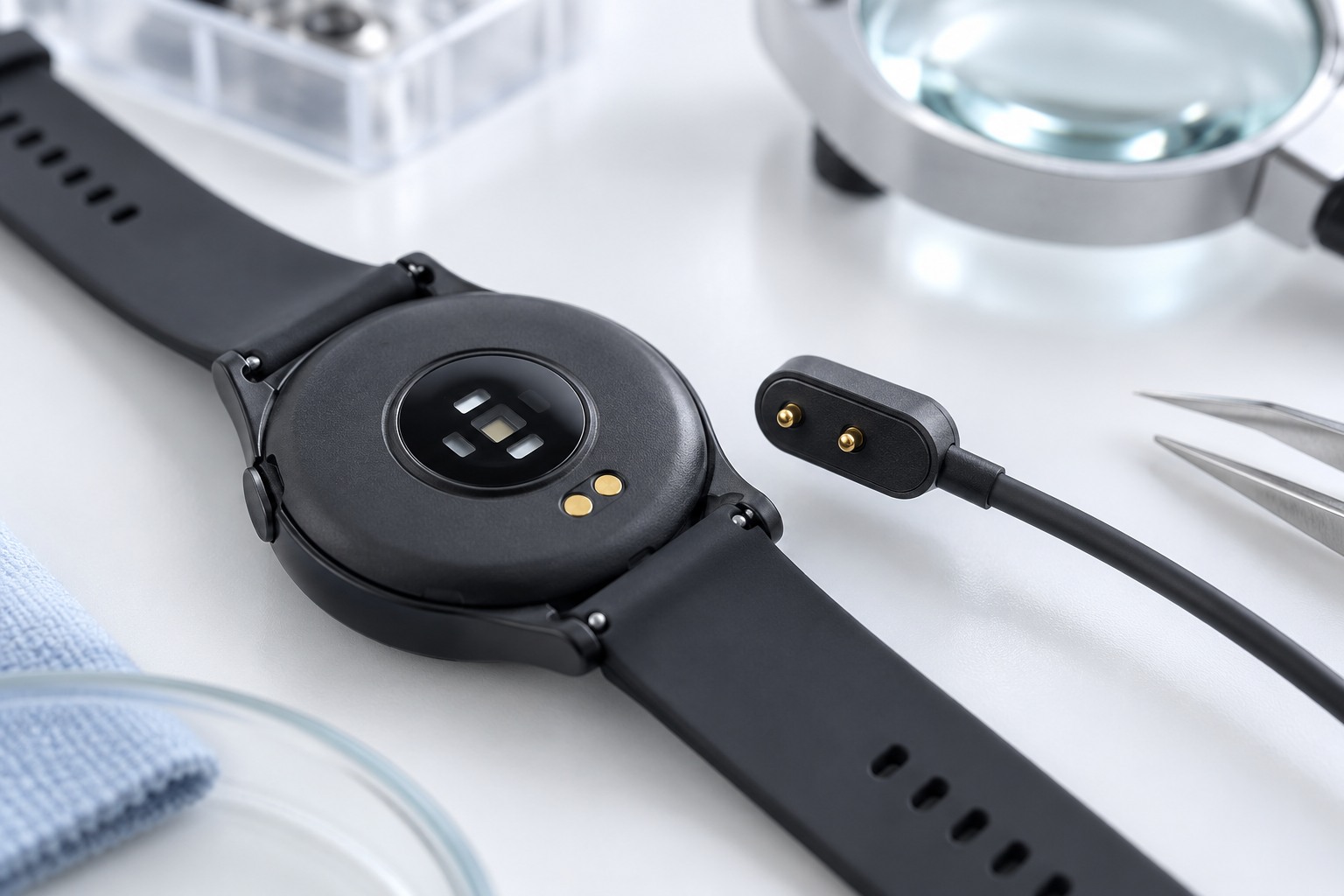

穿戴设备充电接口概念示意：触点传输电能，磁吸结构辅助对位。

“充不上电”是使用现象，不是零件失效结论。同一款设备可能出现完全无法识别充电器、按住才充电、移动线材后掉电、运动后异常、充一会儿就停止等不同表现。如果不区分这些现象，直接更换弹簧针、增大磁力，往往难以定位真正的问题。

设备充电电流还会受电池电量、温度、输入电压和保护逻辑影响。接近满电时电流逐渐减小，与磁吸头松动造成的瞬间掉电不是同一种情况。工程排查应同步记录供电端电压、设备端输入电压、电流与充电控制状态，不能只凭充电图标是否出现作判断。

本文讨论通过金属触点导电的磁吸接口。一些手表充电器虽然同样带磁吸，却通过线圈感应传递能量，不属于外露金属触点充电结构。认识接口原理后，再选择相应的故障排查方法。

二、汗液和表面污染，怎样影响金属接触？

1. 表面干了，不等于残留物消失了

运动汗液带来的不只是水分，还包括盐类和其他残留。设备晾干后，残留物仍可能停留在针尖、焊盘边缘和结构缝隙里，下一次受潮又改变接点附近的工作条件。对穿戴接口来说，反复经历“佩戴—受汗—干燥—充电”，比单次接触液体更值得关注。

因此，材料选择不能只看接触面是否金色。基材、阻挡层、表层镀层、孔隙、边缘暴露及磨损后的状态，应一起进入工程评审。整机防水、人工汗液暴露与盐雾试验各自回答不同问题，不能把其中一项结果当作全部使用条件的证明。

2. 防晒霜、皮脂和灰尘，也可能形成接触障碍

看起来已经贴合的两个金属面，真实导电面积可能受到薄膜或颗粒影响。接口凹得太深，虽然减少了外部摩擦，却可能增加藏污和清洁难度；充电头吸附角度变化，也可能把污染物反复压在同一条接触轨迹上。

排查时，应先拍摄原样，再按设备允许的方法进行受控清洁，比较前后的压降、低电阻测量和实际充电表现。清洁后恢复，说明污染值得继续调查，但不能据此忽略磨损、密封和装机压缩量。普通用户应遵循设备清洁说明，不在潮湿、破损或异常发热状态下继续充电。

三、镀金不是终点，接触轨迹和机械支撑同样重要

穿戴设备的磁吸头可能在佩戴带、桌面软垫或线材牵拉下轻微摇摆。触点在小范围反复滑动，会使磨损集中在特定位置。即使更换表层工艺，如果外壳仍然晃动、接触轨迹仍不受控，也可能再次出现类似问题。

正确的设计分工是：外壳导向确定位置，支撑与止挡承受设备和操作载荷，弹簧触点在指定工作区间内导电。不能把细小针轴当成设备支撑柱，也不能让侧向拉力主要通过针尖传递。评审磁吸连接器时，需要连同设备端焊盘、最终贴合间隙和线材方向一起看。

针尖与焊盘也要成对选择。焊盘尺寸、平面度、表面状态与接近轨迹会改变接触位置；选了合适的单根弹簧针，并不等于整套接口已经设计完成。使用多Pin组件时，还应检查各针位的受力差异和配对方向。

四、压缩量如何计算？不要只看“吸住了没有”

弹簧针需要压缩才能形成设计的工作状态，但压缩越多并不一定越好。压缩不足可能造成接触力偏低；压缩过大可能超出允许工作区间，甚至触底。产品目录里的总行程、推荐工作行程和额定测试位置，应分别理解。

对沿针轴方向的简化结构，可把压缩量写成：压缩量 δ＝针尖自由高度 H－安装基准到配对面的实际间距 G。在同一尺寸基准下，先用 δ_min＝H_min－G_max、δ_max＝H_max－G_min做最不利组合，再加入胶芯平面度、焊接装配误差和头部倾角。

这只是尺寸链的表达方法，不是通用规格。实际项目要按照所选Pogo Pin弹簧针的工作要求确认上下限。四针接口倾斜时，每根针的压缩量可能不同，所以应逐针检查，不能用一个平均间隙代表整排触点。

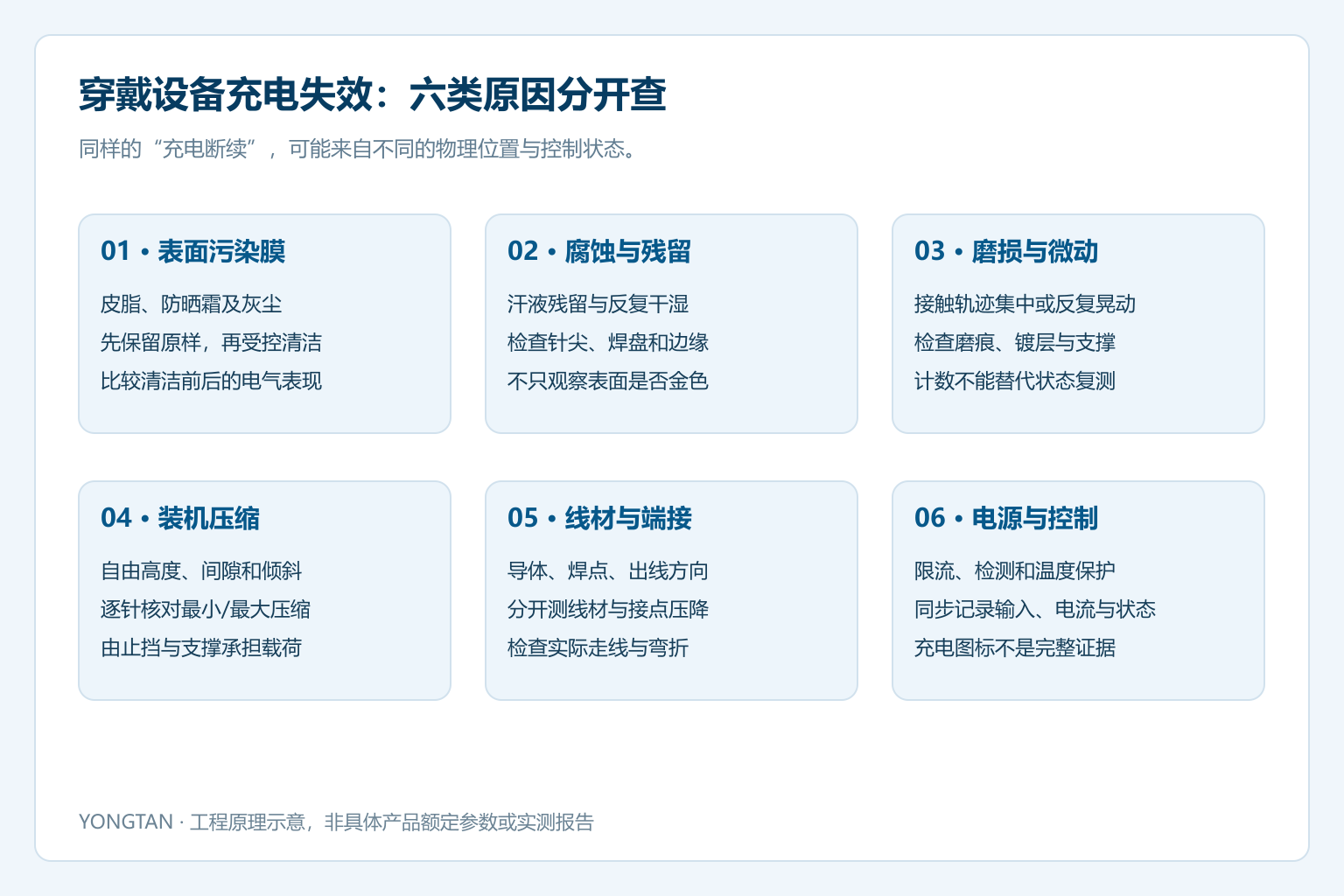

先将相似症状分解为可验证的失效机制，再决定改进哪一部分。

五、怎样测量，才能把故障定位到具体一段？

低电阻、带载压降和瞬时中断，分别测不同问题

万用表蜂鸣档适合查明显断路，却不能证明毫欧级电阻稳定，也不一定能捕捉很短的掉电。低电阻测量中，测试引线与夹具本身可能影响结果。四线法将电流通路与电压感测分开，有助于减少引线影响；测点放在哪里，决定结果包含了哪些接点与导体。方法背景可参阅Keithley低电阻测量技术资料。

调查表面薄膜时，应先按明确的低电平或干电路程序记录原样，再进行工作电流测试，避免较高测试激励改变接触状态。随后将线材、端接、正极接点和回流路径分段测量，配合实际负载观察压降与温度。检查间歇中断时，还要说明检测带宽和触发条件。

压降与发热可用 V＝I×R、P＝I²×R理解。以完整往返回路0.10Ω、工作电流0.50A为纯算术示例，压降为0.05V，损耗为0.025W。这里的阻值和电流不代表任何永探型号规格，也不是合格线；允许压降与温升要结合电源余量、充电控制器和整机热设计确定。

六、穿戴接口的验证，要接近真实使用顺序

干燥环境下反复对接，并不能完整代表长期贴身使用。研发验证应把基线测量、规定污染或干湿暴露、代表性取放、允许的清洁及阶段复测串起来，同时设置对照件，追踪同一个样品的变化。

测试计划应写清样品版本、数量、配对件、工作压缩位置、负载、线材路径、环境条件与接受标准。记录内容不应只有平均接触电阻，还应包括异常针位、瞬时中断、压降、温度和表面照片。不能让个别严重异常被平均值掩盖。

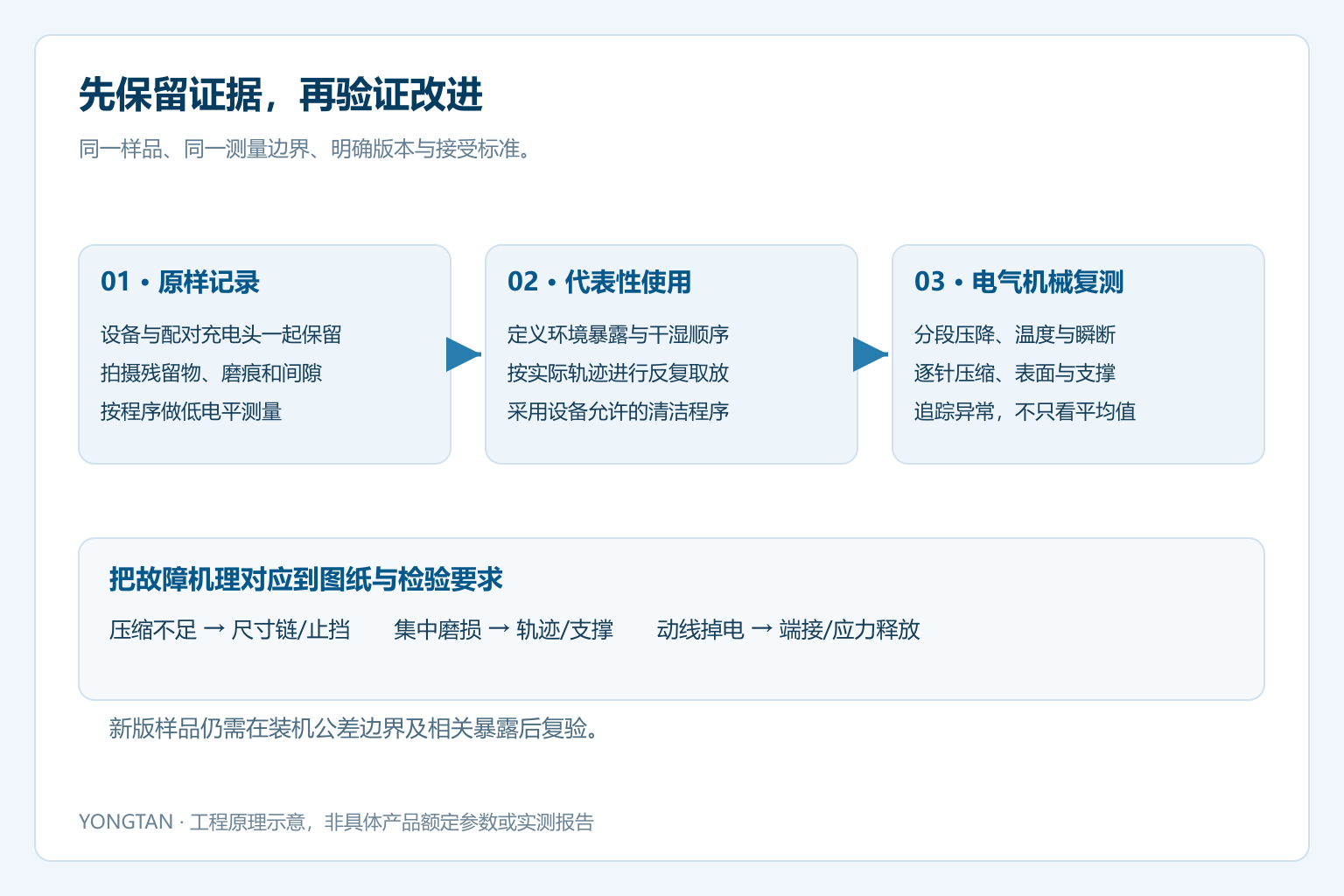

把原样记录、代表性使用与阶段复测连接起来，让整改对应到图纸与检验。

当问题定位后，整改文件要能回答“改了什么、为什么改、如何检验”。例如压缩不足对应尺寸链与止挡位置，线材牵拉对应出线方向和应力释放，集中磨损对应接近轨迹和支撑设计。新版样品还要在公差边界及相关暴露后复验，而不是只检查新样品刚装好时是否导通。

七、工程沟通常见问题

磁力越强，接触就一定越稳定吗？

不一定。磁力影响吸合和保持，触点是否处于正确工作压缩位置，还取决于外壳止挡、贴合间隙和角度。盲目增加磁力，可能只让分离更费力。

充电正常但信号异常，能按同样思路处理吗？

可以借用分段排查方法，但信号还要检查Pin定义、接地参考、协议、线材结构与信号完整性。需要充电和通信时，应将磁吸数据线作为完整链路确认，不能凭Pin数推定支持的数据速率。

已经有外壳，能只换一组弹簧针吗？

要先核对安装基准、最终间隙、焊盘位置、行程与受力。换针会改变自由高度、压缩力和装配状态，应对新的配对组合重新确认，而不是仅按外形相近替换。

八、深圳永探电子：从精密触点到穿戴设备完整连接方案

深圳永探电子有限公司专注Pogo Pin弹簧针、弹簧针连接器、磁吸连接器及配套磁吸线材的研发与制造。面向智能穿戴和便携设备，我们把接触件、塑胶结构、磁吸配对和线材组件放在同一项目中开发，让结构、电气与生产要求相互衔接。

我们围绕针位与间距、针尖形态、工作行程、触点布局、安装方式及出线方向开展定制，并将图纸评审、工程样品、生产导入与检验要求连接起来。精密零件加工、结构件、线材加工与组件装配协同推进，帮助客户把接口方案从可装配样品落实为清晰的制造资料。

对新的穿戴设备项目，永探重点关注两端配对、压缩窗口、接触面状态、线材受力和实际工作负载。请提供设备用途、配合图、可用空间、电压电流、使用环境与预计数量，我们将与您的研发团队共同确定接口结构、样品重点和验证要求。

稳定充电并不是一个孤立触点的任务，而是整套连接系统的结果。需要开发或优化穿戴设备充电接口，欢迎了解深圳永探的磁吸连接器、Pogo Pin连接器和磁吸充电线与磁吸数据线，与永探一起把可靠连接落实到每一个配对动作。
