Qi2无线充电与磁吸触点充电有什么区别？小型设备接口选型详解

同样是“靠近就吸住”，内部传递电能的方式却可能完全不同。Qi2无线充电通过线圈之间的电磁耦合传输能量，磁吸触点充电则通过金属接点形成导电通路。对智能穿戴、智能眼镜和手持终端来说，选型不应停留在吸附手感，而要把内部空间、电池充电目标、温升、附件兼容和整机制造一起考虑。

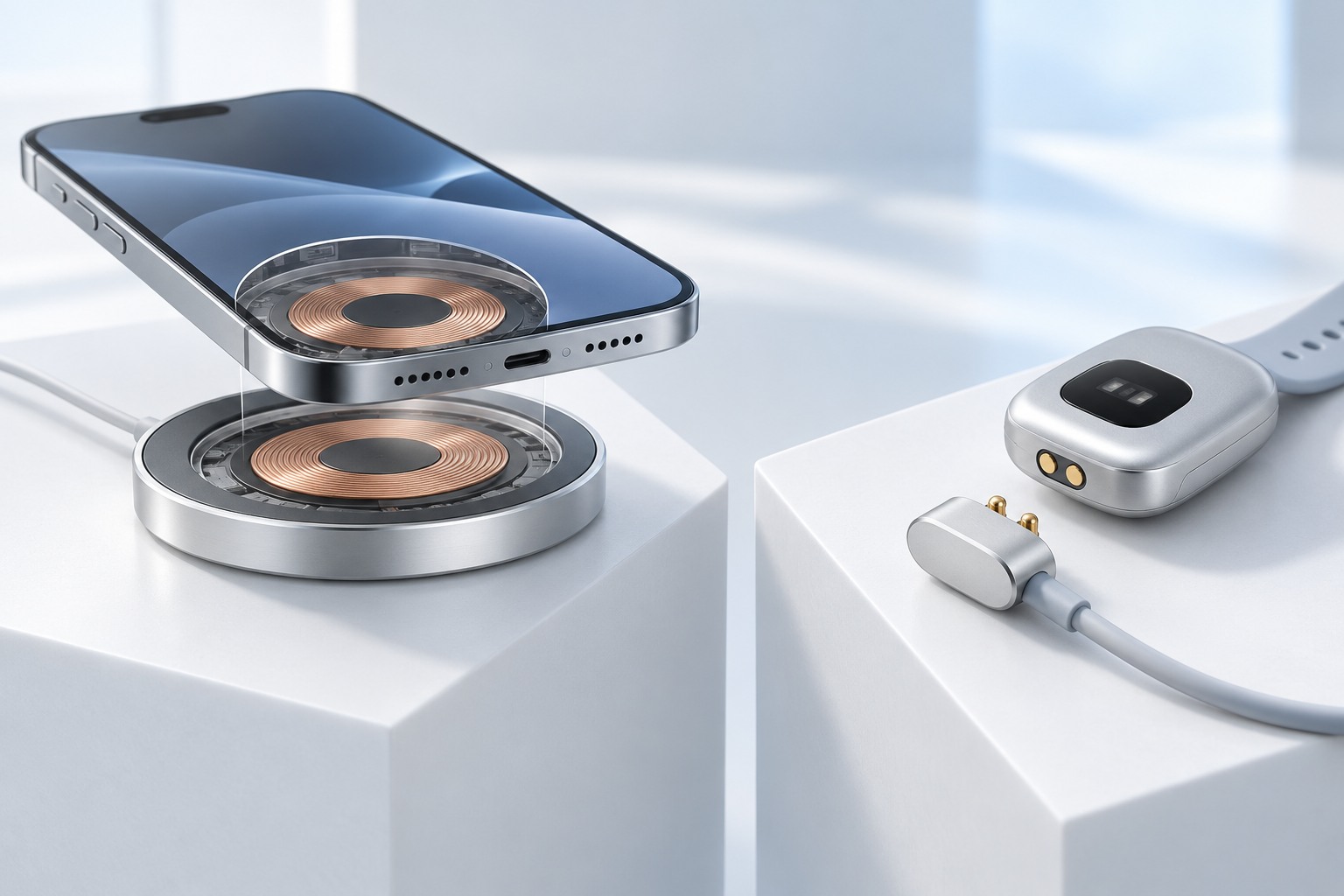

两种充电架构的概念对照，非特定量产型号或Qi2认证产品照片。
一、最核心的区别：磁体负责对位，电能走哪条路？

理解两种方案，先沿着供电方向画一条完整路径。感应式方案从电源经过发射端电路与线圈，通过电磁耦合到达设备接收线圈，再进入接收和充电管理电路。导电式磁吸接口则通过线材、弹性接点和配对接触面，将电源接入设备侧电路。

磁体可以帮助两种方案对位，但不能因为某个充电器“带磁吸”，就判断它采用Qi2。看见圆形磁吸头，也不能推定它是无线充电。结构外形与电能传输机制，应分开理解。

Qi2属于WPC的无线充电标准与认证体系；定制磁吸触点接口则需要由设备项目明确针位、电气定义、机械配对与附件要求。一个普通磁吸连接器，不会因为用了磁铁就自动获得Qi2兼容性。基础信息可参阅WPC对Qi和Qi2的官方介绍。

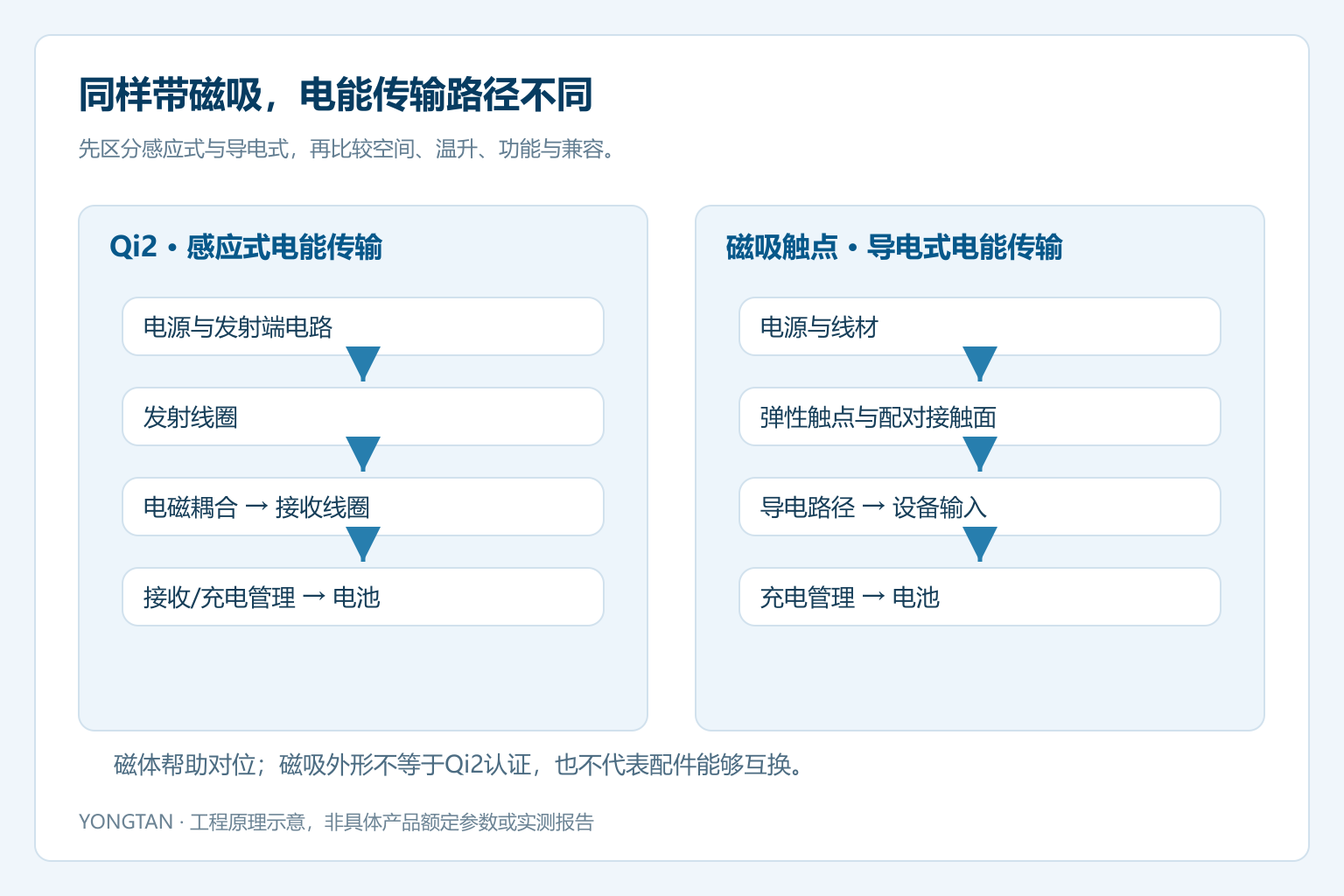

电能跨越设备与配件接口的方式，是区分两种方案的关键。

二、为什么小型设备不能只比较“标称功率”？

适配器标称输出、接口输入、接收电路输出以及实际进入电池的功率，是不同测量位置。若一个方案按发射端输入功率宣传，另一个按电池端充入功率比较，得到的结论并不公平。选型时应先确定设备到底需要在多长时间内，为什么容量和状态的电池补入多少能量。

例如，设备允许的充电电流、电池管理策略和温度窗口，可能比接口的最大供电能力更早成为限制。功率更大的充电配件，不意味着设备在整个充电过程中都会保持同样功率，更不意味着小型电池可以随意提高充电电流。

对短时体验和完整充电时间，也要分开验证。电池起始电量、环境温度、设备是否运行、达到高电量后的电流变化，都会影响结果。真正有用的数据应来自同一电池状态和同一工作边界下的比较。

三、空间评估，要计算完整方案而不是只看接口开口

感应式：线圈之外，还有电路与结构配合

感应式方案需要考虑发射与接收部件的布置，以及接收电路、屏蔽与磁性材料、散热和固定结构所占的空间。线圈有效区域、两端距离和偏位，会影响系统表现。设备表面看不到金属触点，不代表内部无需为充电留出结构空间。

触点式：接触面之外，还有支撑与密封

磁吸触点可以采用条形、圆形、弧形或分散布局，将弹簧结构安排在配件端、设备端保留匹配接触面，为特定设备形态提供布置自由。但仍需计算绝缘间距、PCB或导线连接、固定支撑、密封和针位工作压缩，不能只凭表面焊盘很小就认定整机成本最低。

对细长镜腿、弧形手柄或狭小底座，应先把可用安装体积与受力基准交给连接器工程团队，再确定磁吸连接器的布局。选型顺序应是“设备任务—安装边界—电气功能—配对结构”，而不是先挑一个外形，再让整机迁就。

四、发热来自哪里？两种方案都需要实际测量

感应式方案要关注耦合状态和相关电路损耗；导电式方案要关注线材、端接、接触对和电源管理电路的损耗。接触式不应被简单描述为“没有发热”，无线充电也不能一概描述成“必然过热”。最终结果受具体结构、负载、控制和散热条件共同影响。

对导电接口，接触不良导致的局部电阻变化，会使同一电流下的损耗增加。对感应系统，偏位、间隙和部件布局变化，也可能改变工作表现。应同时测温与记录电压、电流，才能判断是负载变化，还是接口和结构状态变化。

如果使用能量效率指标，可先约定 η＝电池侧获得能量÷所选输入边界供给能量。边界是否包含适配器、线材和待机耗电，应写进测试条件。只报一个百分比而不说明测点、负载和时间段，无法支撑架构选型。

五、防水、清洁和长期维护，各自需要处理什么？

感应式方案可以避免充电区依靠外露导电接点传能，为连续外表面设计提供条件，但整机仍有壳体接缝、按键、声孔或其他潜在进水路径。防水等级必须对应完整产品和约定条件，不能从充电原理直接推导。

触点式方案需要控制接点周围的密封与污染路径，并考虑长期擦拭、汗液残留、镀层磨耗和清洁可达性。把接触面布置在易维护位置、限制结构摇摆、合理选择配对表面，都是可靠性设计的一部分。

两种架构都需要考虑异物和异常使用，只是机制与保护设计不同。对外露触点，应明确可能的短接、误触、在位检测及限流；对感应系统，应按适用设计与认证要求处理异物等异常状态。不要用“有磁吸”或“没有插口”替代系统保护评审。

六、充电、信号和数据：先定义任务，再决定Pin数

定制设备可能在供电之外，需要温度检测、附件识别、在位信号或某种通信接口。磁吸触点可以围绕这些任务安排多接点，但“四针”不天然代表USB，“两针”也不意味着能与任意两针线材互换。

开发Pogo Pin连接器时，应明确供电与回流、信号定义、接地参考、接触先后关系和防错配要求。涉及高速数据时，还应确认线材、端接、回流路径和完整链路的信号表现；不能把机械上能够贴合作为通信兼容证明。

如果需要一根配套线材完成充电与控制，应把设备接口、磁吸头、远端插头、导线及过模一起确认。深圳永探的磁吸数据线与磁吸充电线定制，也从完整功能和装机关系出发，而非仅按外观匹配。

七、Qi2互操作与专用定制，是两种不同的项目目标

当产品希望接入相应无线充电生态时，需要以具体标准、设备支持和认证状态确认兼容，而不是只看配件包装写了“磁吸”。相关产品是否进入认证数据库，可通过WPC认证产品查询核对。普通定制触点接口不应使用Qi2认证标识或暗示其已通过Qi2认证。

专用磁吸触点接口的目标，则常常是让特定设备与自己的充电头或底座稳定配合。它可以围绕镜腿空间、外壳造型、线材方向、Pin布局和操作方式开发，但也意味着项目需要管理配件型号、极性、防错配与售后替换规则。

因此，选型时应明确：是需要兼容某一无线充电生态，还是需要一套专用的设备连接系统。两种目标都可能合理，但不应把其中一种方案的便利性，当作另一种方案也自动具备的能力。

先建立设备需求，再用统一边界的工程样品比较方案。

八、不同设备场景，怎样建立选型优先级？

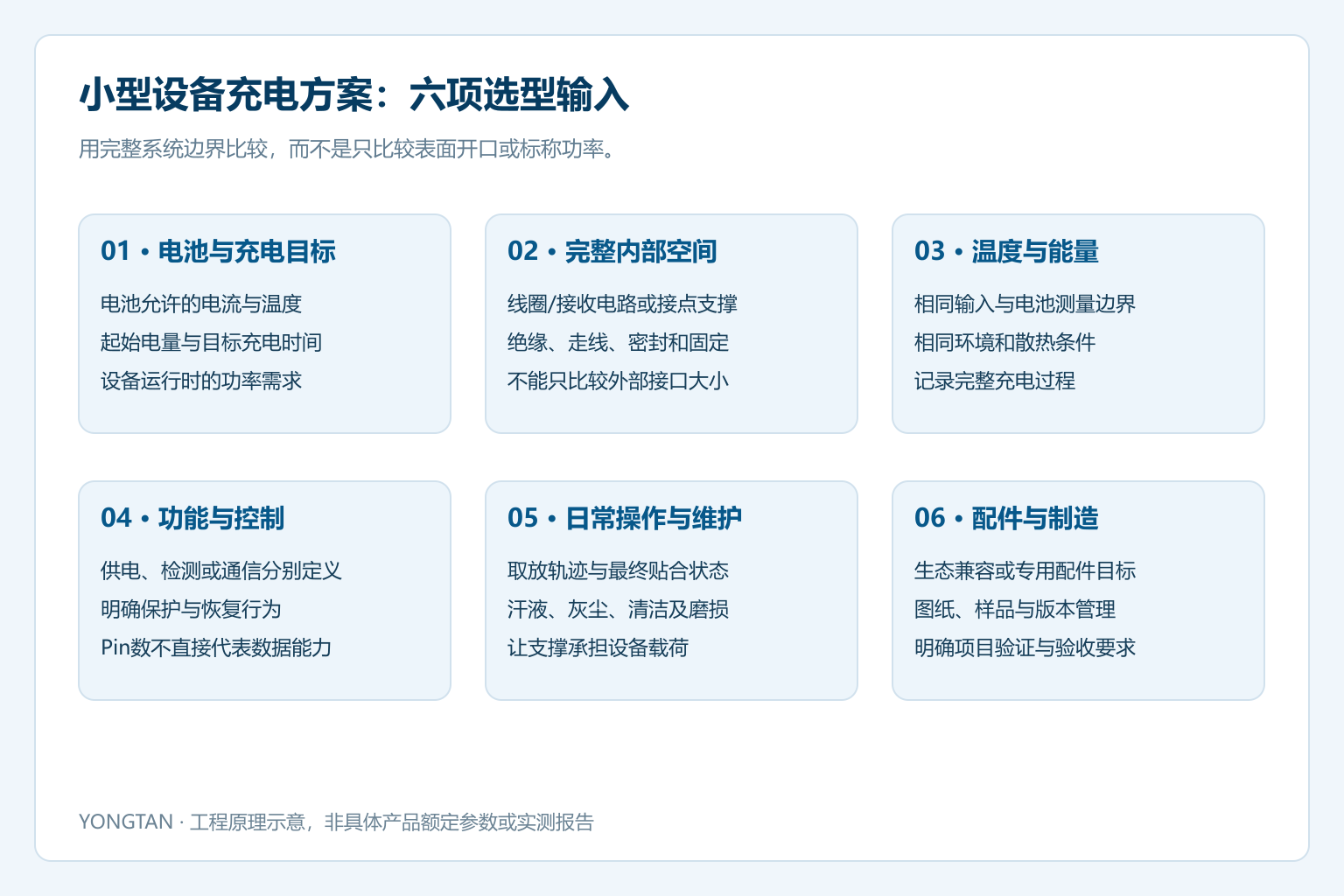

设计冻结前，建议形成一份可复查的需求表：电池与充电目标、内部空间、环境与清洁、功能引脚、用户动作、附件兼容、制造方式和验收条件。再用工程样品检验最关键的假设，而不是用单一宣传指标结束选型。

九、常见问题

普通磁吸充电线能在Qi2充电板上使用吗？

不能仅凭磁吸外形判断。金属触点线与感应式充电板使用不同的能量通路，除非产品另有完整转换设计及明确兼容说明，否则不能当作可直接互换的配件。

磁吸触点方案一定比无线方案效率高吗？

不能脱离具体系统下结论。接触状态、线材、供电电路、负载与热限制都会影响结果，应在相同输入与电池边界、相近条件下比较能量和温度。

选两针还是四针，主要看电流吗？

应先看功能分配，再核对电气与机械要求。增加Pin数可能服务于检测或通信，也会改变结构空间和总压缩力；不能只凭针数推定电流能力。

十、深圳永探电子：为专用设备开发合适的磁吸连接接口

深圳永探电子有限公司专注精密弹簧触点、Pogo Pin连接器、磁吸连接器及磁吸线材组件。对于选择导电式充电架构的智能穿戴、智能眼镜和手持终端项目，我们从设备空间、接口功能和取放动作入手，协同开发触点、壳体、磁吸配对与线材结构。

我们把针位间距、配对接触面、工作压缩、安装固定和线材端接转化为图纸与样品要求，并衔接零件加工、结构件、组装和检验。客户不仅可以讨论一个接触件，也可以围绕设备端、充电头和完整配套线材进行OEM/ODM开发。

选择充电架构，最终是为设备找到适合的空间、体验与可靠性组合。需要紧凑的磁吸连接器、多PinPogo Pin连接器或配套磁吸充电线，欢迎携带安装图、功能要求、工作电压电流和预计用量，与深圳永探电子沟通定制方案，让接口设计与整机制造同步推进。
