美容仪2Pin与4Pin磁吸连接器怎么选？充电功能、触点布局与工厂定制要点

对于采购人员而言，区别似乎只是针数和价格；对于研发团队而言，需要进一步明确每个触点承担的功能。不能简单理解为针数越多越好，也不能只依据接头外形选择型号。

本文以美容仪低压充电接口为例，介绍2Pin与4Pin磁吸连接器的选型思路，并结合深圳永探电子的连接器定制业务，说明设备端、磁吸接头与配套线材开发需要关注的细节。

一、2Pin磁吸连接器适合什么样的美容仪？

2Pin磁吸连接器的一种常见用途，是分别提供电源正极和回流路径。对于不需要额外独立触点、主要通过外部接口补充电量的设备，这种布局可以简化连接结构。

例如，小型手持美容仪的充电接口，如果只承担低压电源连接，可以首先评估2Pin方案。它有利于减少触点数量，并为紧凑接头和较小的设备端接触面提供设计空间。

但2Pin只是连接配置，不代表固定的工作电压、电流或充电功率。同样是2Pin，不同触点尺寸、工作行程、内部导电结构和线材配置，可能对应不同的使用条件。美容仪品牌商采购2Pin磁吸充电连接器时，应同时确认充电电流、触点压缩状态、接口极性和线材要求，避免只依据外观选型。

二、4Pin磁吸连接器多出的触点，可以做什么？

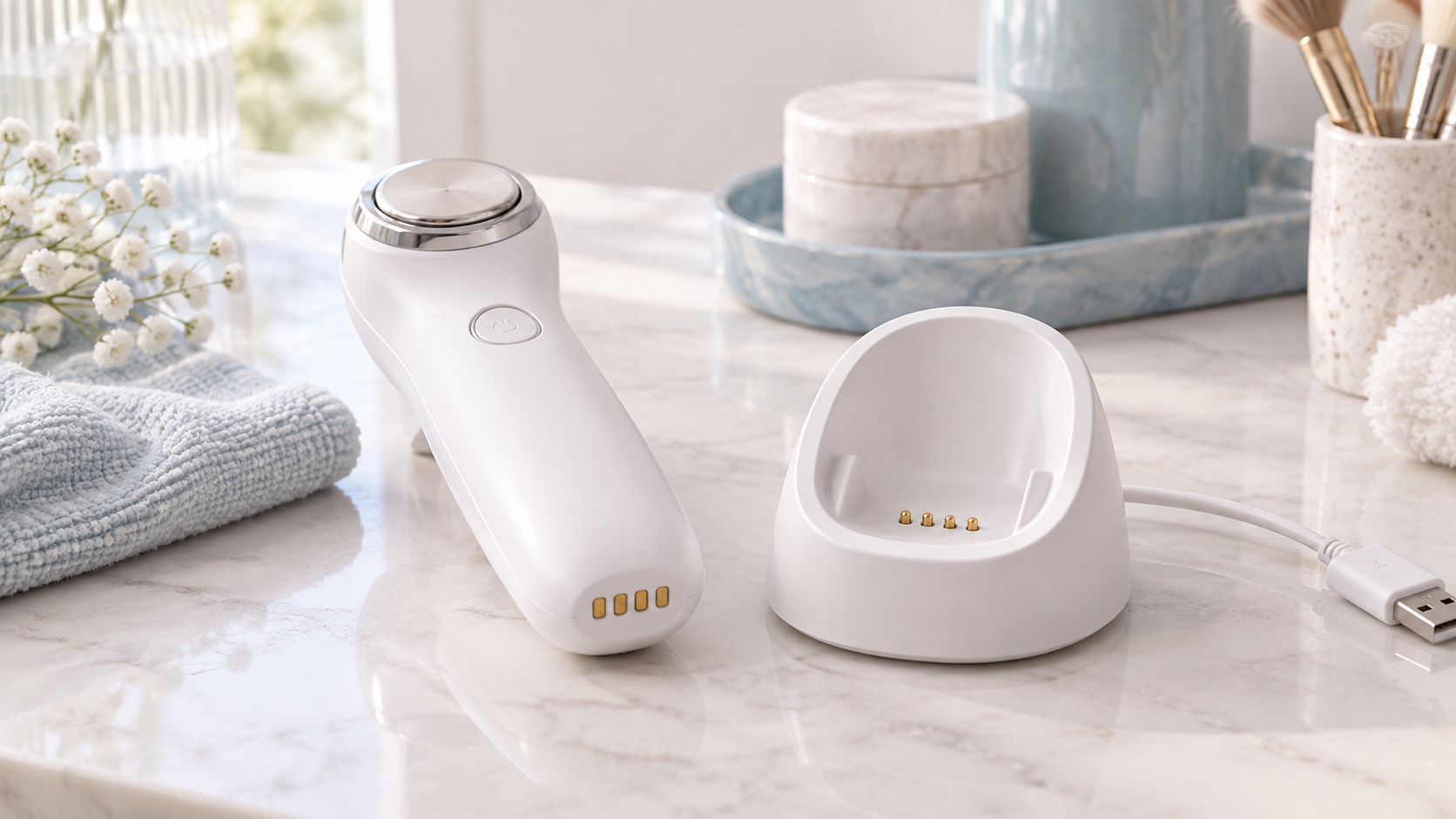

当美容仪需要在供电之外增加独立功能时，4Pin磁吸连接器可以提供更多触点分配空间。一种可能的配置，是两个触点用于电源，另外两个用于设备识别、状态检测或通信。其他项目也可能采用不同分配方式，具体应由电路设计确定。

即使采用并联电源触点，也需要评估电流分配和完整回路，而不能直接把单针额定值相加。对于带智能充电底座、配件识别或独立检测功能的美容仪，4Pin方案值得重点评估；对于功能简单的接口，则应避免为了配置更高而增加不必要的复杂度。

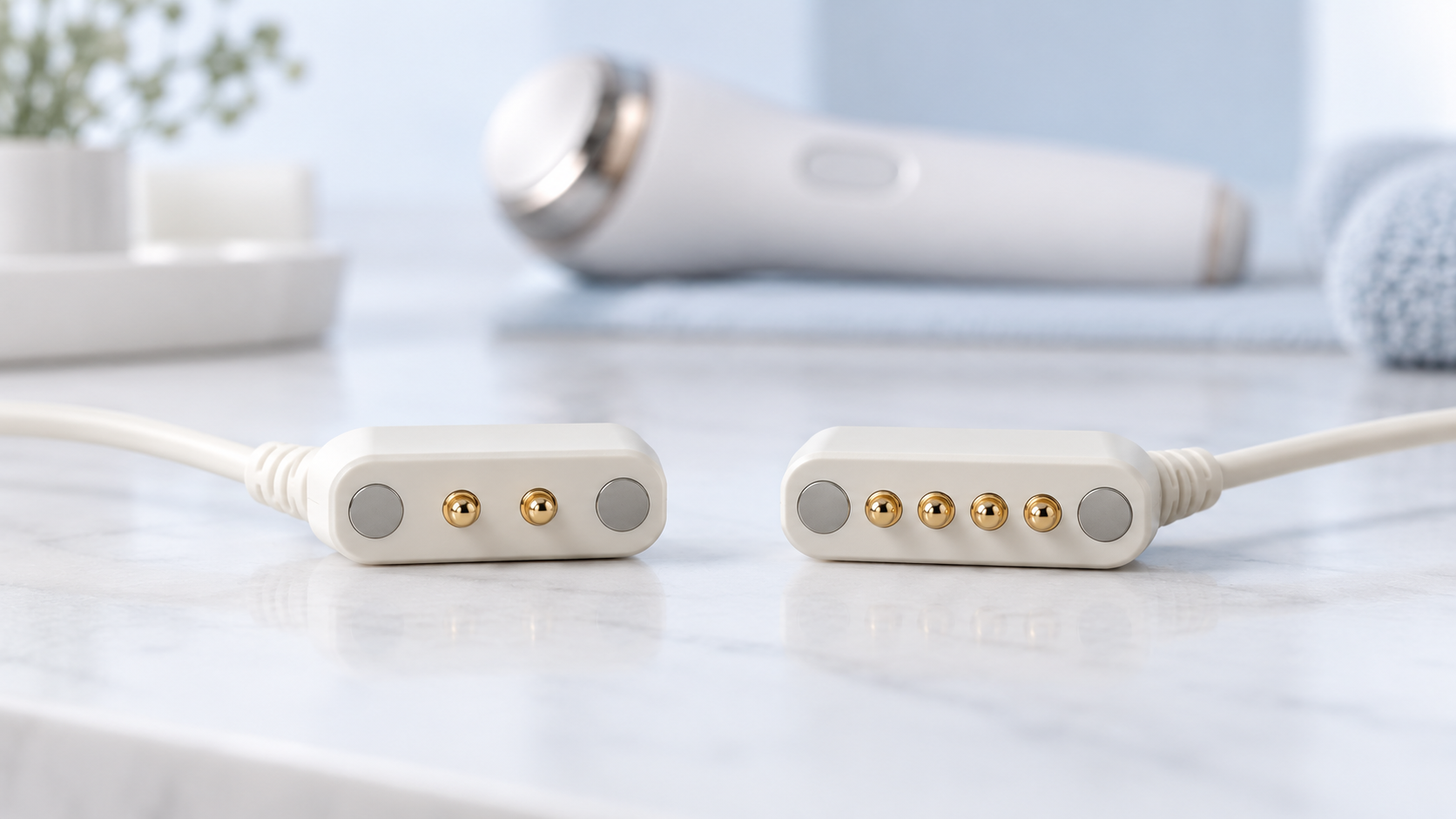

三、2Pin与4Pin，应该怎样比较？

这张对比表用于明确设计方向，而不是代替具体型号的规格书。最终选择，应结合美容仪实际功能和安装结构确定。

四、美容仪磁吸接口，不能忽略的三个结构问题

1. 触点必须落在合适的工作行程内

弹簧针需要在设备装配后保持适当压缩。美容仪外壳、PCB固定位置、连接器高度和充电头尺寸，都会影响最终接触状态。设计时应分析尺寸公差叠加，检查最不利装配状态下是否仍能可靠接触，以及是否存在过度压缩。机械限位应承担最终装配限位功能，避免让触点本身成为受力止挡。

2. 防反接需要结构与电路共同配合

磁吸接口可能涉及接头旋转、反向吸附或误配其他配件。应通过磁极配置、外壳形状或其他防呆结构管理配对方向，并检查错误配对时的电气后果。如果产品要求可反向连接，就需要专门设计触点布局和电路。不能因为接口采用圆形外观，就默认它支持任意方向导通。

3. 线材走向会影响接头稳定性

直出线、侧出线和弯角出线，适合的设备结构不同。线材可能向上拉、向侧面拉，也可能在用户收纳时反复弯折。因此，美容仪磁吸连接器定制时，应将线头出线方向、弯折空间和应力释放结构一起确定。单独测量垂直拔开力，并不能完整反映实际使用中的接头稳定性。

五、美容仪充电接口，为什么要测压降和温升？

连接器的发热与电流、回路电阻和散热条件有关。用简单的电阻模型表示，损耗功率与电流平方和电阻成正比。因此，电流增加后，即使接触电阻变化不大，发热也可能明显增加。

测试不应只看裸弹簧针，而应覆盖设备端触点、配对接头、焊接位置和配套线材。需要在明确的环境温度、负载电流和装配状态下，记录电压降与关键位置温度。行业产品资料也会将额定电流与温升、降额条件联系起来，说明载流能力应对应具体测试条件，而不是仅凭接头尺寸判断。弹簧触点电流与温升技术参考

对于接触水汽或护肤品残留的美容仪，还应检查清洁后的接触状态，并结合产品使用说明，明确接口维护方式。

六、与磁吸连接器定制工厂沟通，需要提供哪些资料？

• 接口功能：仅充电，还是包含检测、识别或通信。

• 电气条件：工作电压、持续电流及可能出现的峰值负载。

• 结构资料：设备端图纸、安装空间和配对接触面。

• 触点定义：Pin数、各触点功能及允许的配对方向。

• 配件要求：线长、出线方向、输入接口和外观要求。

• 使用条件：连接频率、清洁方式及环境要求。

• 采购计划：工程样品数量和预计生产需求。

资料越完整，越容易比较不同结构方案，也更便于明确样品与量产产品的供货范围。

七、深圳永探电子：为美容仪开发配套磁吸连接方案

深圳永探电子有限公司围绕弹簧触点、连接器组件及磁吸线材开展研发制造。美容仪项目可以从设备端接触结构出发，将磁吸接头、触点布局和配套线材纳入同一开发过程，而不是分别购买零件后再调整配对关系。深圳永探电子连接产品业务

对于研发阶段的客户，可结合现有图纸和功能需求，讨论2Pin、4Pin或其他多Pin配置；对于采购阶段的客户，则应同时确认产品图纸、Pin定义、样品状态和检验要求，让报价对应明确的产品配置。

了解相关产品，可查看永探的磁吸连接器、Pogo Pin连接器和磁吸数据线。

美容仪2Pin与4Pin磁吸连接器的选择，最终应服务于设备功能和使用体验。深圳永探电子欢迎美容仪品牌商、设备制造商和研发团队提供图纸或样品，沟通磁吸充电接口、连接组件与配套线材的定制需求。
