磁吸连接器是什么？类型、工作原理与选型知识全解析

从智能手表的充电底座，到美容仪、便携终端与工业设备的可拆卸接口，磁吸连接器正在让设备连接变得更紧凑、更便捷。真正可靠的磁吸连接，不只取决于“吸得住”，还取决于触点能否在正确位置、正确行程和正确电气条件下稳定工作。深圳永探电子围绕这些关键环节，为客户开发从弹簧触点到磁吸连接器、配对端和线束的完整定制方案。

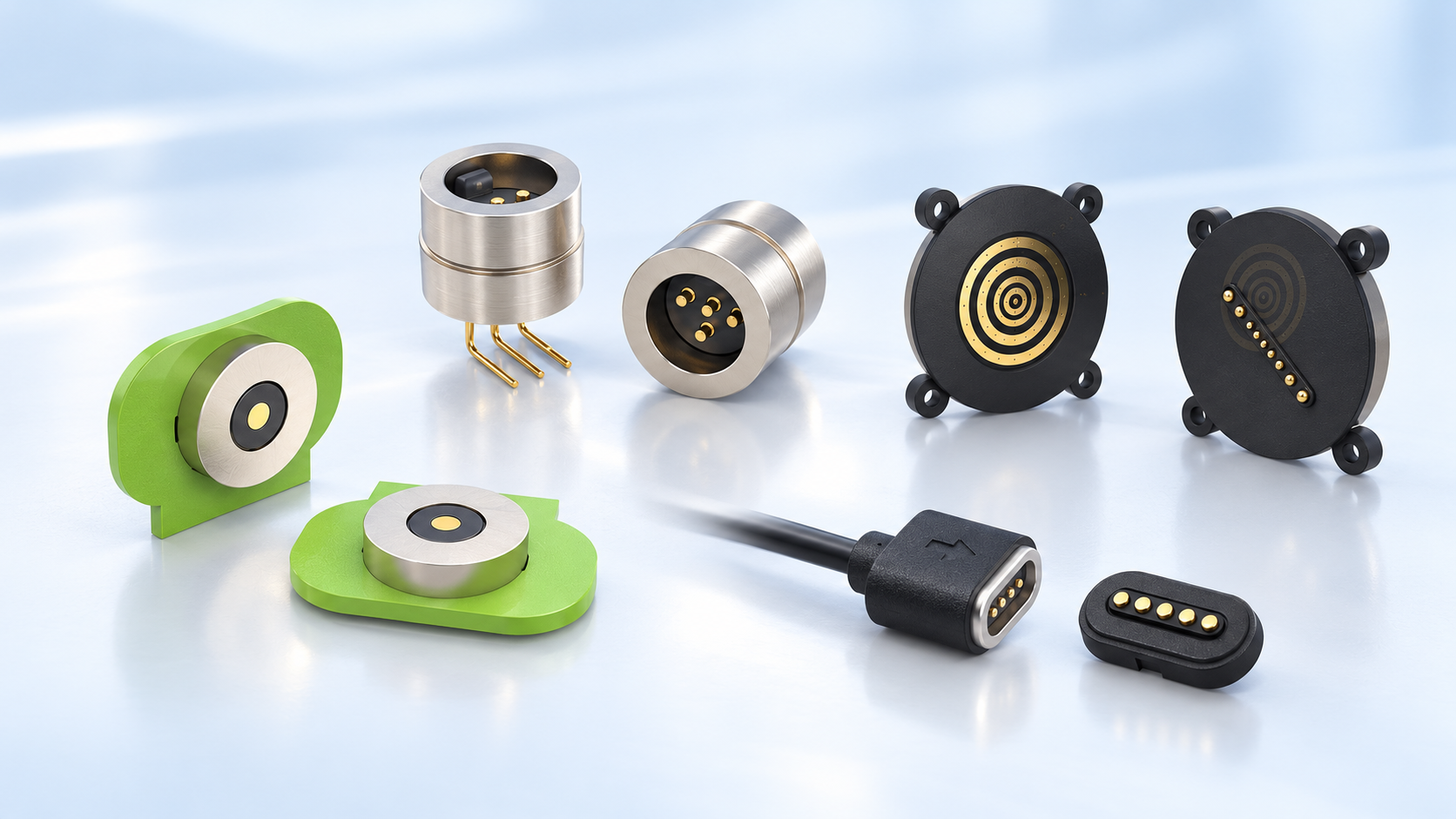

磁吸连接器可采用薄型、圆形、多触点、环形接触和线端等结构，以适配不同设备空间与连接方式。

一、什么叫磁吸连接器？先分清磁力与导电的职责

磁吸连接器，是利用磁性结构辅助对位和保持，并通过导电触点完成供电或信号传输的可分离连接接口。常见形式是磁铁或磁性金属件配合Pogo Pin弹簧针、接触焊盘及绝缘外壳，也可以根据项目采用环形接触面、片式接触结构等设计。两个配对端接近时，磁力帮助接口靠拢；接触件到达工作位置后，才形成实际电气连接。

磁铁主要解决机械配对问题，弹簧触点主要解决电接触问题。Pogo Pin通过针头、针管、弹簧与端接结构形成弹性接触，针头受压后产生回弹力，使触点能够在一定尺寸变化范围内与配对面保持接触。磁路、壳体导向与触点布局共同决定整个接口的使用表现，任何一个环节都不能单独代替其他环节。

二、磁吸连接器怎样完成一次连接？

1. 靠近与初步对位：磁性结构提供吸引作用，导向面、凹槽或壳体形状帮助两个配对端进入预定方向。对于方向敏感的电路，还需要机械与电气防错配合。

2. 触点进入工作区间：壳体靠拢过程中，针头与配对焊盘接触并压缩至设计工作行程。合理的限位结构控制压缩量，避免触点顶死或接触不足。

3. 建立电气通路：供电与信号按已定义的Pin图接通。需要识别或受控上电的项目，可配合检测触点、控制电路和上电逻辑，而不是仅靠磁铁判断连接已经安全。

4. 保持与分离：接口在使用过程中共同承受弹簧反力、线材牵引及外部扰动；分离时则按照预定方向释放。脱离手感、保持稳定性与设备保护需要同时考虑。

因此，设计磁吸连接器应先画出设备端、配对端、安装支架和线材之间的关系，再确定触点和磁路。先选一个看起来合适的磁吸头，再让整机去迁就它，往往会在装配公差、线材受力或配对高度上留下隐患。

三、磁吸连接器有哪些类型？从四个维度理解

1. 按触点数量分：Pin数表示通道数量，不直接表示功能

2Pin、3Pin、4Pin、5Pin、6Pin及更多触点，是常见的接口划分方式。设计人员应先列出电源、回流、识别和信号需求，再决定需要多少触点。同为4Pin的两个连接器，可能分别用于电源加状态检测、低速控制，或经完整设计验证的数据连接；仅凭触点数量不能确认它们能否互换。

2. 按外形与接触布局分：条形、圆形、薄型和异形

条形接口适合沿狭长边缘布置触点，便于与设备底边、充电座或线端壳体组合；圆形接口有利于围绕中心布置触点与磁性结构，但圆形外观并不意味着能够任意旋转；薄型接口强调高度与内部空间利用，特别需要兼顾磁路厚度、绝缘和装配支撑；异形接口则可跟随整机曲面、安装空间或防错要求定制。

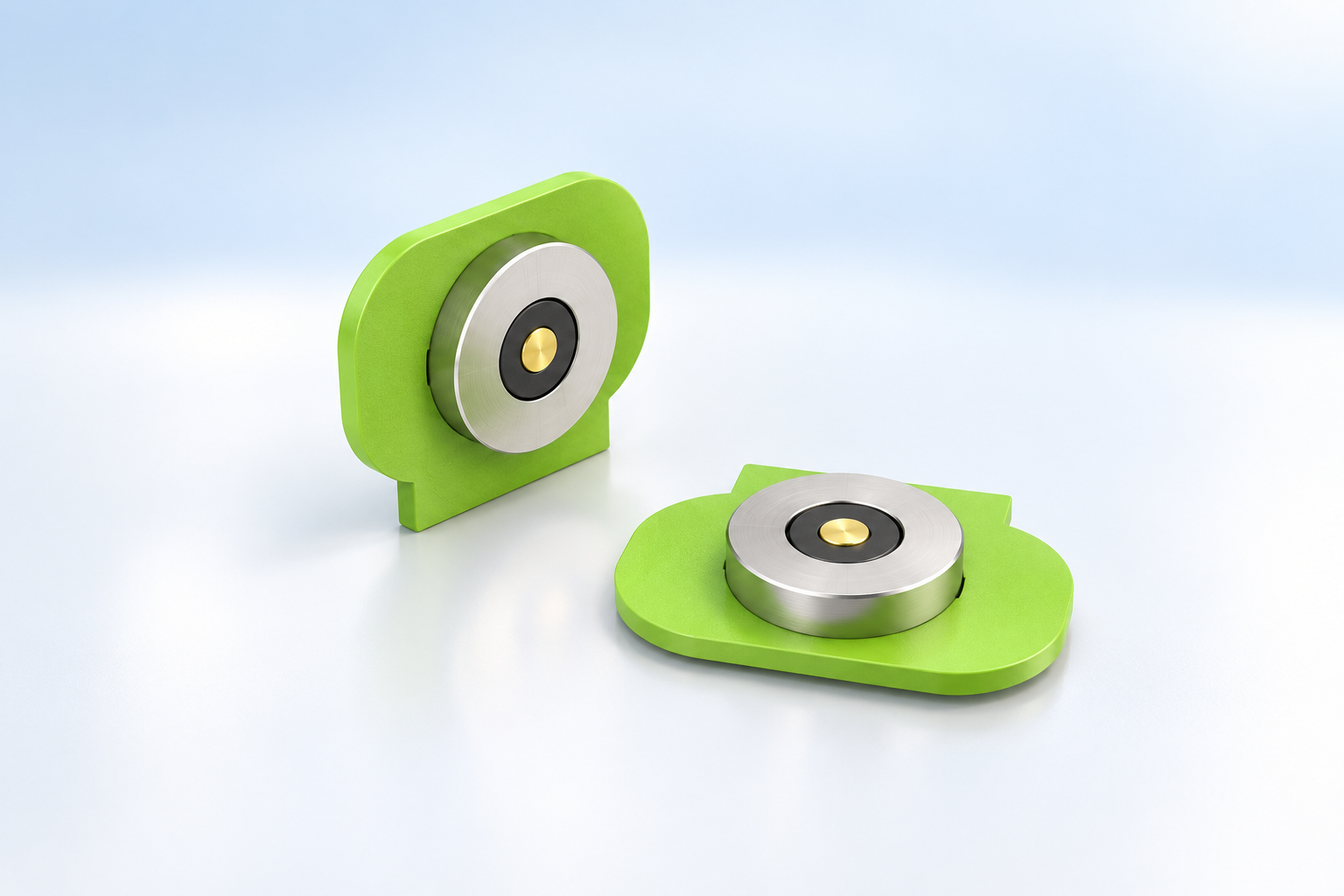

薄型同轴接触结构示意：中心接触区与外围环形区域通过绝缘材料分隔，接口设计兼顾空间与配对定位。

有些圆形接口采用同心导电环和对应弹性触点，以适应特定的旋转配对需求。能否旋转、允许何种方向变化、旋转时供电或信号是否稳定，要由接触轨道、绝缘分隔、触点位置及运行测试共同确定。设计上应防止跨轨短接、边缘接触和污染物进入，不应把所有圆形磁吸产品都当作相同结构。

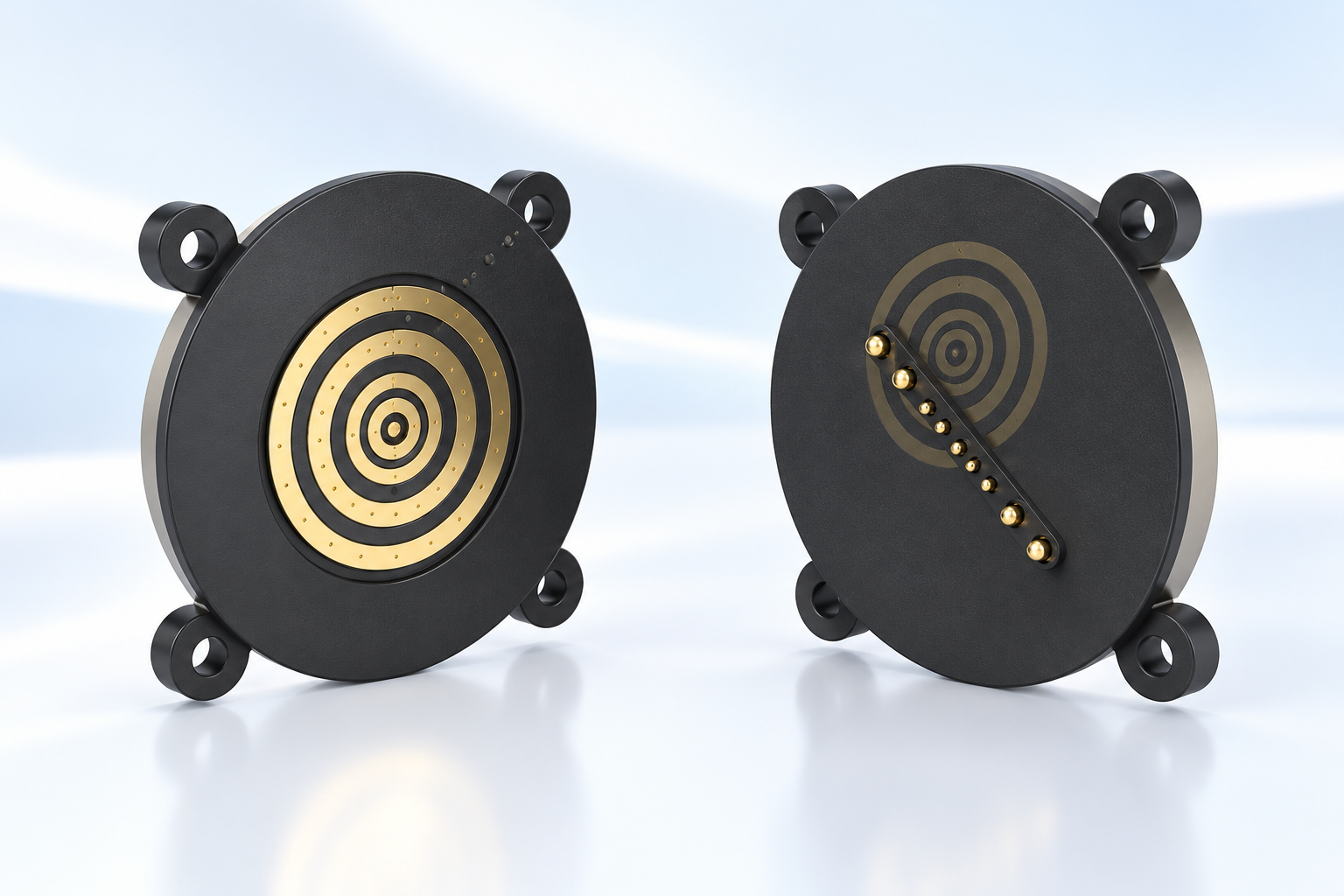

环形接触结构示意：同心接触轨道与对应弹性触点配合，可用于需要一定旋转适应性的接口设计。

3. 按安装方式分：板端、线端与面板端

板端连接器通过SMT表面贴装、DIP穿孔焊接或其他端接方式与PCB连接，选型时要考虑焊盘、孔位、板厚、回流或焊接工艺以及配对力如何传递。线端连接器重点关注导线端接、包胶、弯折空间与拉力。面板端需要结合壳体开孔、固定方式、密封和可维护性设计。安装形式不是外观细节，而是影响装配、强度及量产流程的重要条件。

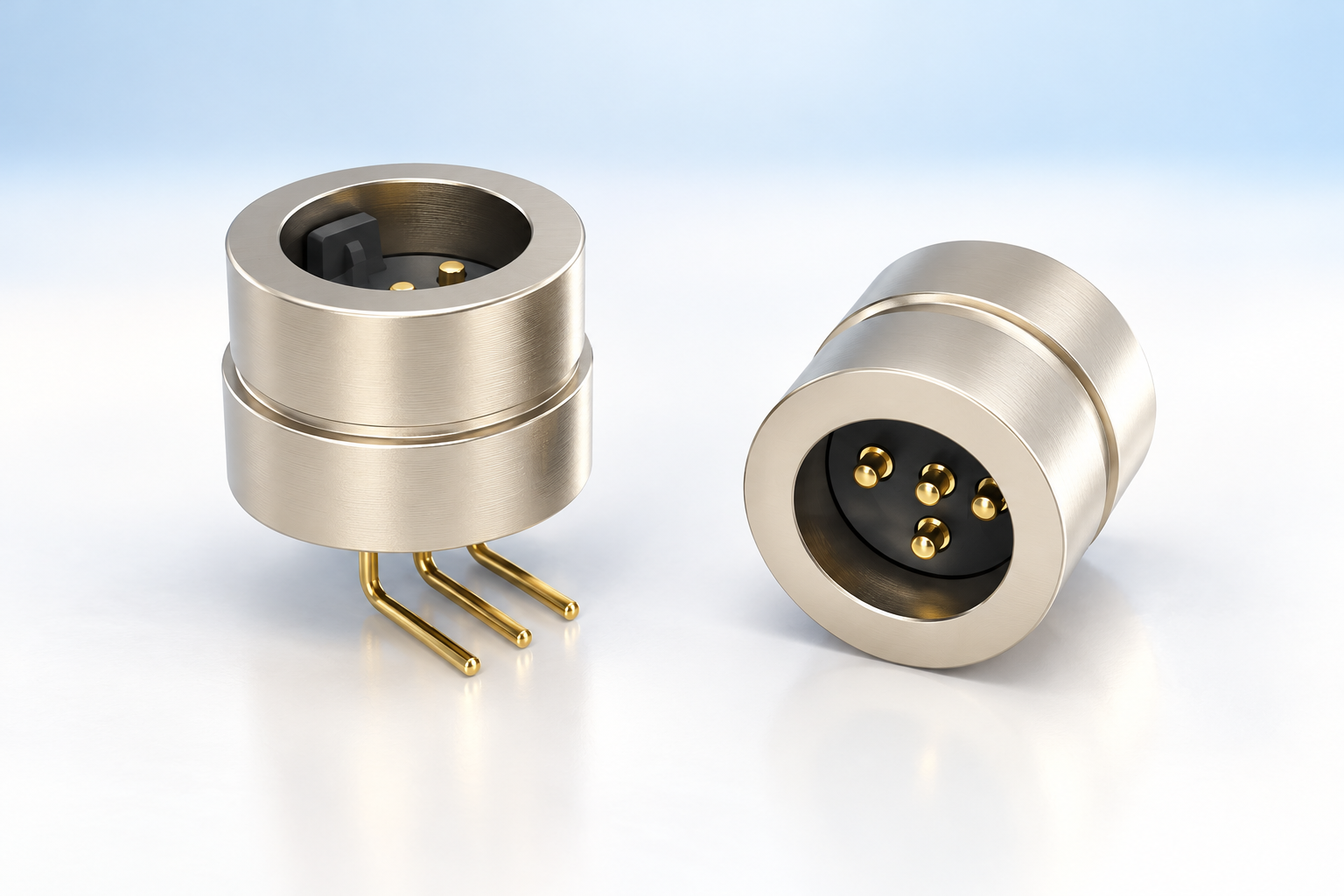

圆形多触点结构示意：触点排列、壳体导向与板端连接方式需要一起设计，Pin数本身不决定接口功能。

4. 按交付对象分：磁吸头、配对组件与完整磁吸线材

一个磁吸头只是完整连接系统的一部分。配对组件包含两个匹配端；完整磁吸充电线还包括导线、远端插头、尾部应力缓解及端接工艺。如果需要传输数据，还要定义协议、线对结构、屏蔽和参考回路，并进行相应验证。磁吸充电线与磁吸数据线不能只按外壳相似或Pin数相同来替换。

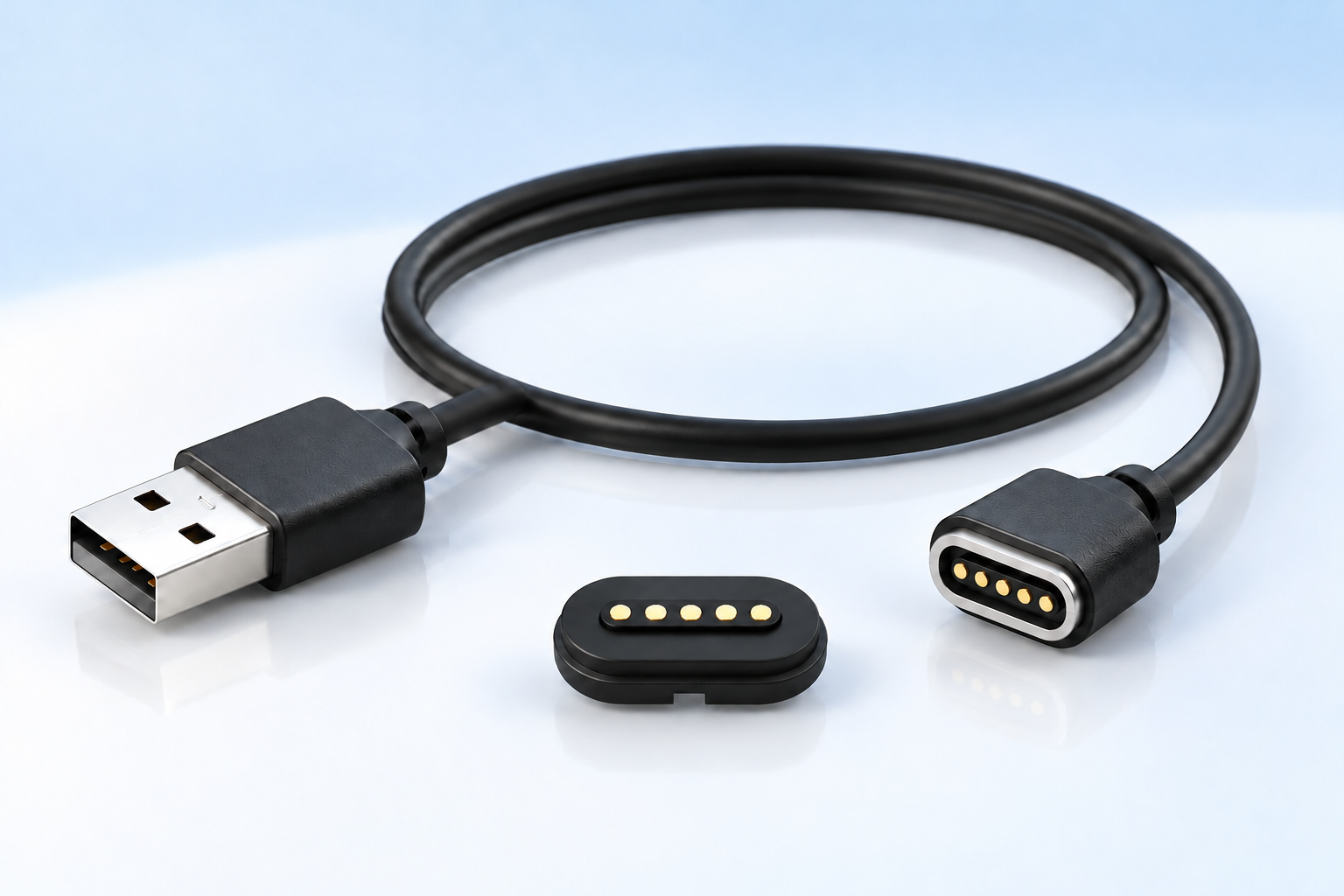

磁吸线材结构示意：完整线材包括远端插头、导线、磁吸头、尾部应力缓解和设备配对端，不能只按磁吸头外观选型。

四、磁吸连接器的优势，怎样真正落到设备上？

便捷对位，改善日常连接体验

磁力能够减少用户在小型接口上反复寻找插入角度的动作。对于经常放回底座的穿戴设备、美容仪和便携终端，磁吸配对可让连接操作更直观。要实现良好体验，除了吸力，还应优化导向范围、允许偏移、壳体手感和配对后的状态反馈，避免“看起来吸上了，触点却未进入工作位置”。

紧凑结构，帮助整机利用有限空间

弹性接触可以在合适的结构中减少对深插入空间的依赖，磁性保持也可减少部分外露扣件，为小型设备留出更多布局选择。真正的空间优势来自触点、绝缘、磁路和安装端的共同优化，而不是简单缩小每个零件。低高度设计仍要留出工作行程、限位和加工装配余量。

适应重复配对，支持模块与线材维护

可拆卸磁吸接口便于用户重复取放设备，也有利于线材更换、模块维护和底座设计。连接寿命取决于工作行程、接触材料、镀层、配对轨迹和实际环境；合适的触点及结构组合，应通过规定工况的循环试验确认。将可更换线材与设备端分开设计，还可以降低整机维护复杂度。

受控脱离，为线材受拉场景提供设计空间

部分磁吸接口可以在规定方向和力值下分离，减少线材意外牵拉时对设备的拖拽。但这并非所有磁吸连接器都天然具备的安全功能：脱离方向、阈值、残余电气连接与设备后续状态，都要按使用场景设计。工业设备、医疗辅助设备等场景尤其需要定义断开后整机如何响应。

五、工程选型的核心：磁力、行程、电阻与电路必须配套

1. 保持力不是越大越好，要看实际工作间隙

磁铁标称吸力与装入整机后的保持表现并不相同。外壳厚度、装配间隙、磁性材料、磁极方向、温度和横向偏移，都会影响实际吸附。接口闭合时，磁性保持要与全部弹簧触点的反力、可能存在的密封件反力及外部牵引力相协调；接口拆开时，又要符合使用者的操作需求。

评估线端产品时，不仅要做正向拉脱，还要检查侧向拉扯和剥离。较长线材或壳体可能产生杠杆作用，使接口在较小侧向力下提前分离。合理方案通常让壳体导向或机械支撑承担横向载荷，让弹簧针专注于电接触，而不是让针头兼作结构定位柱。

2. 工作行程不等于最大行程

最大行程描述针头能够移动的极限，工作行程则是接口正常使用时预定的压缩区间。若只在名义尺寸下“刚好接触”，生产公差可能导致部分样品接触压力不足；若压缩过深，触点可能顶死，把额外受力传给针体、焊点或PCB。应将壳体、针高、安装高度、配对面和支撑结构的尺寸链一起计算。

验证时应覆盖最小压缩、名义压缩及最大压缩组合，测量力与位移，并检查配对面偏斜时各触点是否同时保持有效接触。多Pin接口尤其需要关注高度一致性：一个触点先接触或先顶死，会改变剩余触点的受力与装配姿态。

3. 电流能力要看完整回路的压降与温升

电流从电源经过导线、焊接点、弹簧触点、配对面、PCB线路，再通过回流路径返回。每一段都会贡献电阻与发热，不能只看单个触点的额定值。接触电阻测量应明确工作压缩量、接触状态与测试方法；低阻测量可采用适合的四线法以减小引线影响。

采用多个触点并联时，还要考虑接触电阻与PCB路径不一致造成的电流分配差异，不能把单Pin能力简单乘以数量就当作整机能力。是否需要温度监测、限流或故障断电，应由设备电源架构和运行条件确定。

4. 表面处理影响的不只是外观

导电材料、镀层体系、配对表面硬度和清洁状态，会影响接触稳定性、磨耗及耐腐蚀表现。镀金接触件也不能仅用“金色”判断品质；底层处理、镀层厚度、孔隙、附着和配对摩擦都需要控制。循环寿命测试最好结合接触电阻变化与外观检查，而不是只记录机械动作次数。

面向汗液、清洁剂、盐雾或高湿环境的产品，应根据实际介质和暴露条件设计试验。材料耐受性、端部密封与接触表面维护要求需要配套；特定实验室测试结果也不能自动替代整个设备在所有环境中的长期使用表现。

5. Pin数相同，也不代表信号可以直接兼容

信号接口需要明确电压、频率或数据速率、参考回路、线长、接地及噪声环境。低速检测信号与高速差分数据的设计要求明显不同；传输速率较高时，还需关注接触结构的寄生效应、阻抗连续性、线对布局及屏蔽方式。最终应在实际线长和整机条件下验证，而不只做通断检测。

连接顺序也可能影响设备行为。例如电源先于回流接触、信号先于供电连接，都可能带来非预期状态。是否需要分级触点、识别通道、软件握手或受控上电，应通过电路与结构共同实现。外观相同的磁吸接口，若Pin定义不同，不能作为通用替代件。

6. 防错、防短路与密封，要按风险逐项设计

磁极布置可以辅助方向区分，但不能单独代替可靠的防反接方案。应检查翻转、旋转、偏移、错型号配对及金属异物接触等状态，并结合机械键位、接触面布局和电路保护处理风险。磁性接口还可能吸附金属颗粒，需要考虑接触面的清洁与异物管理。

磁吸也不意味着防水。真正的防护能力涉及壳体连接、密封结构、包胶、端接和配对状态；设备是否在未配对时也需要防护，同样应提前说明。IP等级要对应明确的样品、组装方式和试验条件，不能从一个接口结构直接推导出整机等级。

六、哪些行业适合磁吸连接器？从使用动作出发

相同的磁吸连接技术，在不同设备上的设计目标并不相同。对穿戴设备，重点可能是体积和取放体验；对工业终端，重点可能是保持与振动；对检测模块，重点则可能是测量重复性与噪声。明确真实场景，才能把便利性转化为可靠性。医疗、汽车等应用还应遵循相应整机开发与验证要求，连接器方案需要纳入整机工程流程。

七、深圳永探电子的核心优势：把定制连接做成完整制造方案

深圳永探电子有限公司专注Pogo Pin弹簧针、弹簧针连接器、磁吸连接器及磁吸充电与数据线的研发定制与制造。我们不只提供一个外观相似的磁吸头，而是围绕客户整机需求，将触点设计、磁性保持、壳体配对、安装端和线束纳入同一套开发方案，让连接接口从样品验证走向稳定批量交付。

从精密零件加工到连接组件组装，规模化场地、设备配置与技术积累支撑永探的研发和生产协同。我们的综合制造体系覆盖不同产品与零部件，并通过工艺衔接、物料组织和生产安排，为定制项目落实交付计划。

1. 触点与整机配对一体化定制

我们可以围绕Pin数、间距、针高、工作行程、安装位置、磁极布置、壳体形状及线材出口进行协同开发。对于已有整机图纸的项目，从安装空间和尺寸链开始优化；对于接口方案尚未确定的项目，从供电、信号、使用动作与维护方式梳理需求，再形成配对结构。

定制不止于改变外观或增加一个Pin。触点材料、弹力曲线、端接方式、磁路与支撑结构的选择，需要与电气和环境目标匹配。我们的工程开发将样品测试结果反馈到图纸与工艺，使每一项关键要求都有对应的设计和验证路径。

2. 从精密零件到连接组件的制造链条

永探具备弹簧针制造、精密加工、注塑成型、线材加工、焊接、充磁与组装等生产环节，能够协调关键零件与配对组件的开发。通过统一图纸、关键尺寸和工艺控制，减少多环节衔接中的配对偏差，把触点高度、磁性方向、端接和外壳装配作为整体管理。

板端项目可结合SMT或DIP等安装路线开展开发；线端项目可结合线径、长度、弯折空间、插头形式和尾部结构进行整合。设计阶段就考虑加工和装配方法，有利于减少样品可用但量产难以保持一致的情况。

3. 以检测数据支撑可靠连接

我们的检测体系关注外观与尺寸、触点工作力、接触电阻、耐压、镀层、配对寿命以及环境与线材可靠性。CCD与尺寸检查用于识别关键外观及装配状态，力与位移测试用于评估接触和配对表现，电气测试用于确认回路稳定性，盐雾、温湿度与线材弯折等试验则结合项目要求安排。

针对新开发接口，我们将测试条件与客户应用对应：明确配对件、压缩量、测试电流、环境条件及判定标准，再进行验证。这样获得的数据能够直接服务整机工程，而不是只提供一组脱离使用条件的指标。

4. 体系管理、技术积累与品质追溯

永探已通过ISO 9001质量管理体系、ISO 14001环境管理体系及IATF 16949汽车质量管理体系认证，并拥有高新技术企业资质。体系建设落实到图纸版本、物料管理、过程检验、批次追溯及异常处理，为研发、制造、质量控制和持续改进提供管理基础，让定制项目从开发到交付有章可循。

我们重视与客户工程团队的协作：在方案阶段明确接口边界，在样品阶段确认关键性能，在量产阶段固化工艺与检验要求。客户需要评估的不是单一报价，而是供应商能否持续交付与整机匹配的连接组件，这正是永探定制研发与制造体系的价值。

八、定制磁吸连接器，需要提供哪些资料？

1. 需求梳理：先确定连接用途、设备端与配对端关系，以及供电、信号、机械和环境目标。

2. 方案设计：完成Pin图、磁极与导向、工作行程、安装端和线束设计，并明确关键尺寸与验证项目。

3. 样品制作：结合加工、模具、装配和端接路线制作样品，检查实际配对与整机装配。

4. 联合验证：在预定工况下验证力、行程、电气、环境与重复配对，按结果优化方案。

5. 量产导入：确认图纸与样品版本，固化工艺、检验标准和追溯要求，再安排批量生产。

九、磁吸连接器常见问题

总结：让磁吸便利性建立在可靠连接设计之上

理解磁吸连接器，关键是把“磁力配对”和“电气接触”放回同一个工程系统。类型选择看结构与功能，可靠性看行程、保持力、电阻、信号与环境，定制交付则看供应商能否将这些要求落实为图纸、工艺和测试。选对接口，不只是让设备吸得上，更是让它在真实使用条件下持续完成连接。
