Pogo Pin弹簧针怎么选？从行程、弹力到电流，选型时这几个参数最关键

Pogo Pin弹簧针看起来只是一个很小的连接元件，但真正应用到产品中时，选型并不是“尺寸差不多就能用”。

对于智能穿戴、医疗设备、消费电子、智能家居、工业设备以及磁吸充电产品来说，Pogo Pin的工作高度、行程、弹力、电流、接触电阻、Pin间距以及安装方式，都会直接影响最终产品的连接稳定性。

很多项目在样品阶段没有问题，到了整机测试或者批量生产后却出现接触不良、回弹异常、充电不稳定，原因往往不是Pogo Pin“坏了”，而是前期选型没有和产品结构匹配好。

那么，Pogo Pin弹簧针到底应该怎么选？

一、先确定Pogo Pin是用来做什么的

选型第一步，不是先看产品目录，而是先明确应用场景。

不同用途，对Pogo Pin的要求差别很大。

例如：

充电连接

重点关注工作电流、接触电阻、温升和长期接触稳定性。

信号传输

更加关注接触连续性和连接可靠性。

智能穿戴

除了电气性能，还要考虑体积、产品厚度以及外观结构。

医疗设备

通常更加重视连接稳定性、寿命以及长期使用的一致性。

工业设备

可能需要面对频繁压合、振动或者更加复杂的工作环境。

所以，同样是一颗Pogo Pin，放在不同产品中，选型逻辑并不完全一样。

二、工作高度比“总高度”更重要

很多人在选Pogo Pin时，第一句话就是：

我要一颗5mm高的弹簧针。

但对于真正的产品设计来说，只知道总高度还不够。

更重要的是：

产品组装完成以后，Pogo Pin实际处在什么高度。

Pogo Pin需要通过内部弹簧产生一定的接触压力。

如果装配后几乎没有压缩，虽然看起来两端已经接触，但接触压力可能不足。

产品稍微震动或者出现结构公差，就可能发生瞬间断连。

反过来，如果Pogo Pin长期处于接近极限压缩的位置，也不利于长期稳定使用。

所以设计时建议同时确认：

• Pogo Pin自由高度

• 实际安装高度

• 工作高度

• 产品结构公差

• 对接端位置

真正合理的选型，应该让Pogo Pin在产品正常工作时处于合适的压缩状态。

三、工作行程不是越大越好

Pogo Pin通常会有总行程和推荐工作行程。

很多人容易认为：

行程越大越保险。

实际上并不是。

行程的作用，是给产品结构和装配公差提供一定余量，同时保证Pogo Pin能够产生稳定接触压力。

如果项目实际只需要很小的工作位移，却选择了过长结构，反而会增加产品空间占用。

而如果选择的行程太短，产品装配公差稍微变化，就可能没有足够的补偿能力。

所以工作行程应该根据实际结构确定。

尤其是多个Pogo Pin同时使用时，更要考虑各个触点是否能够同时进入正常工作区间。

四、弹力：太小和太大都不合适

Pogo Pin内部弹簧提供接触压力。

因此弹力是非常关键的参数。

弹力太小

可能出现：

• 接触压力不足

• 设备移动时容易断连

• 振动环境下连接不稳定

弹力太大

也会带来问题：

• 产品需要更大的压合力

• 塑胶结构承受更大压力

• 多Pin连接器整体受力明显增加

如果是4Pin、6Pin或者更多Pin位的连接器，还需要考虑多颗Pogo Pin弹力叠加后的总作用力。

磁吸连接器尤其要注意

如果Pogo Pin和磁铁组合成磁吸连接器，弹力还必须和磁铁吸力一起设计。

如果Pogo Pin总弹力太大，而磁铁吸力不足，就可能出现：

连接器虽然已经吸住，但Pogo Pin并没有压到正常工作位置。

结果就是充电忽断忽连。

因此磁吸连接器选型不能只看磁铁，也不能只看Pogo Pin，而要把两者作为一个整体来设计。

五、电流一定要在前期确认

不同Pogo Pin能够承担的工作电流不同。

如果只是普通信号触点和用于充电，要求就不一样。

在大电流应用中，需要同时关注：

• Pogo Pin尺寸

• 导电路径

• 接触电阻

• 接触面积

• 温升

• PCB走线

• 实际工作环境

不要等到样品做出来以后，才告诉厂家：

这个项目需要通过更大的充电电流。

因为电流需求会影响整个Pogo Pin结构。

如果早期没有确认，后面可能需要重新修改连接器甚至PCB。

六、接触电阻为什么值得关注？

Pogo Pin承担导电和信号连接，因此接触电阻也是重要指标。

在长期使用中，接触状态会受到很多因素影响，例如：

• 表面处理

• 接触压力

• 使用次数

• 接触面污染

• 磨损情况

• 产品环境

如果接触电阻逐渐增大，就可能表现为：

充电不稳定、温升增加或者信号连接异常。

所以实际产品验证时，不能只测试“现在能不能导通”。

还要根据项目需求考虑长期稳定性。

七、Pin间距不能只追求越小越好

现在电子产品越来越小型化，所以很多工程师会希望Pogo Pin Connector的Pitch越小越好。

但Pitch减小以后，会同时影响：

• 塑胶结构强度

• PCB设计

• 装配精度

• Pin位之间的绝缘距离

• 批量生产的一致性

因此Pin间距应该在“小型化”和“制造可靠性”之间找到平衡。

尤其是多Pin连接器，不建议单纯为了缩小体积而把间距压得过小。

八、针头形状也会影响连接效果

Pogo Pin针头并不是只有一种。

根据不同项目，可以采用不同接触结构，例如：

• 圆头

• 平头

• 尖头

• 其他定制形状

针头形状会影响接触面积、对位方式以及实际连接状态。

如果产品公母端之间存在一定的位置偏差，针头结构就需要考虑对位容差。

所以两颗Pogo Pin即使高度和直径相同，如果针头结构不同，也未必能够直接替换。

九、安装方式也要提前考虑

Pogo Pin最终还需要和PCB或者其他结构配合。

常见方式包括：

• 插件式

• 贴片式

• 焊接式

• 注塑固定

• 连接器模块化安装

如果客户自己有成熟PCB和结构，可能只需要单颗Pogo Pin。

如果希望提高装配效率，则可以直接做成：

2Pin、3Pin、4Pin、5Pin或者多Pin Pogo Pin连接器。

如果再加入磁铁，就可以进一步形成磁吸连接器。

所以在项目初期就确定最终安装方式，可以减少后期重新修改结构的风险。

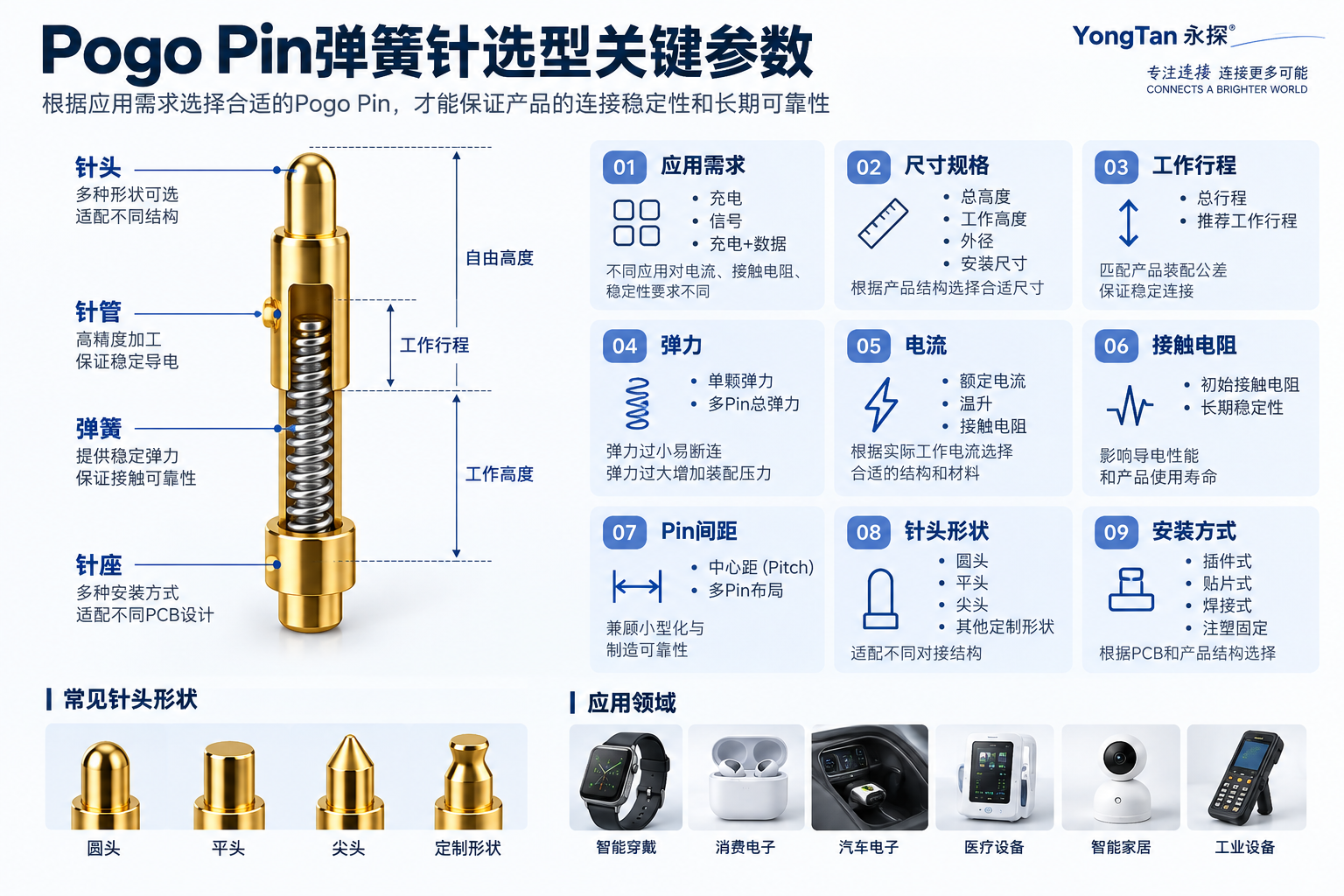

十、一个实用的Pogo Pin选型顺序

如果正在开发新产品，可以按照下面的顺序整理需求：

第一步：确定应用

充电、信号，还是充电+数据？

第二步：确定Pin数量

需要2Pin、3Pin、4Pin还是更多？

第三步：确认工作电流

每个Pin承担什么功能？

第四步：确认结构空间

总高度、工作高度、外径和Pitch是多少？

第五步：确定行程和弹力

根据实际装配和使用状态匹配。

第六步：确定针头和安装方式

结合产品结构设计。

第七步：打样验证

测试尺寸、行程、弹力、接触性能和整机装配状态。

这个顺序通常比先翻产品目录、再强行找一个“尺寸差不多”的型号更加高效。

Pogo Pin选型的核心，其实不是选一颗针

真正成熟的Pogo Pin选型，本质上是在设计一套连接方案。

因为一颗Pogo Pin需要和：

PCB、塑胶结构、磁铁、线材以及整个产品外壳

共同配合。

尤其是在Pogo Pin连接器和磁吸连接器中，任何一个参数没有匹配好，都可能影响最终连接效果。
