4 Pin磁吸连接器与普通弹簧针连接器有什么区别？从结构到应用的选型指南

同样是四个触点，磁吸连接器和普通Pogo Pin连接器应该怎么选？区别不只在有没有磁铁，更在两端怎样对准、如何保持接触，以及设备真正需要什么样的连接动作。

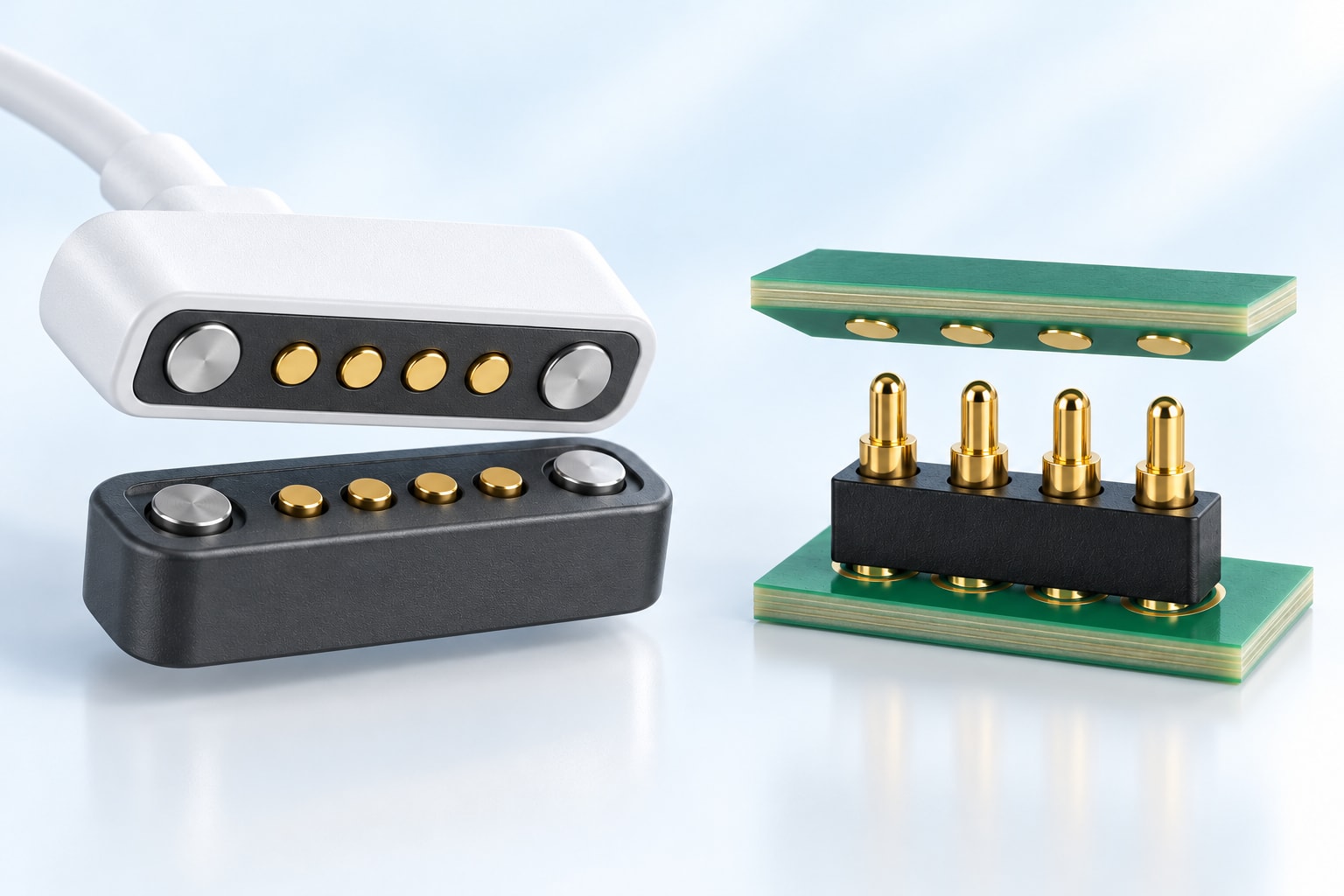

四触点接口的两种结构方向：磁吸配对组件与普通弹簧针组件。结构示意。

在充电底座、智能穿戴设备、便携仪器和可拆卸模块的开发中，连接器既要传输电源或信号，也要融入整机的安装与操作方式。选型如果只比较针数或外观，往往会忽略对位、触点压缩和线材受力这些关键问题。

弹簧针解决电气接触，磁吸结构主要辅助配对与保持。两种方案可以采用相似的触点技术，却对整机定位、装配空间和用户操作提出不同要求。深圳永探电子从完整接口出发，为设备厂商提供Pogo Pin弹簧针、连接器组件与磁吸连接方案定制。

一、先弄清楚：磁吸连接器和弹簧针连接器并不互斥

普通4针弹簧针连接器是什么？

普通4针弹簧针连接器，将四个弹簧触点按照一定间距和布局组合成连接组件。常见Pogo Pin由可移动针头、针管和内部弹簧组成。配对时，针头接触另一侧的导电焊盘或配对触点，并产生轴向压缩，以弹性接触补偿一定的高度变化。

绝缘结构固定四个触点的位置，而两端如何对准、如何保持压紧，通常由整机壳体、导轨、卡扣、螺钉或底座结构完成。它不只适用于内部连接，也可以用于有可靠定位结构的可拆卸模块和充电底座。

4 Pin磁吸连接器是什么？

常见4 Pin磁吸连接器在电气触点之外增加磁铁及配对结构。两端靠近时，磁力辅助靠拢；壳体轮廓、导向面、定位槽等结构再共同控制最终位置。许多磁吸组件采用Pogo Pin与平面触点配对，也有其他接触形式，具体应看完整的两端组件。

磁吸方案不是替代弹簧针，而是把电气接触与机械配对整合起来。实际开发时，需要同时协调触点、磁铁、壳体、设备端安装和线材。

二、两种连接器的主要差别

选择的出发点应是设备怎样连接，而不是哪一种名称听起来更高级。如果整机已经具备可靠定位与锁止，普通弹簧针可以专注完成接触；如果用户经常连接外部充电线，磁吸辅助配对则可能带来更顺手的操作体验。

三、磁吸方案：不只要吸得住，还要接得稳

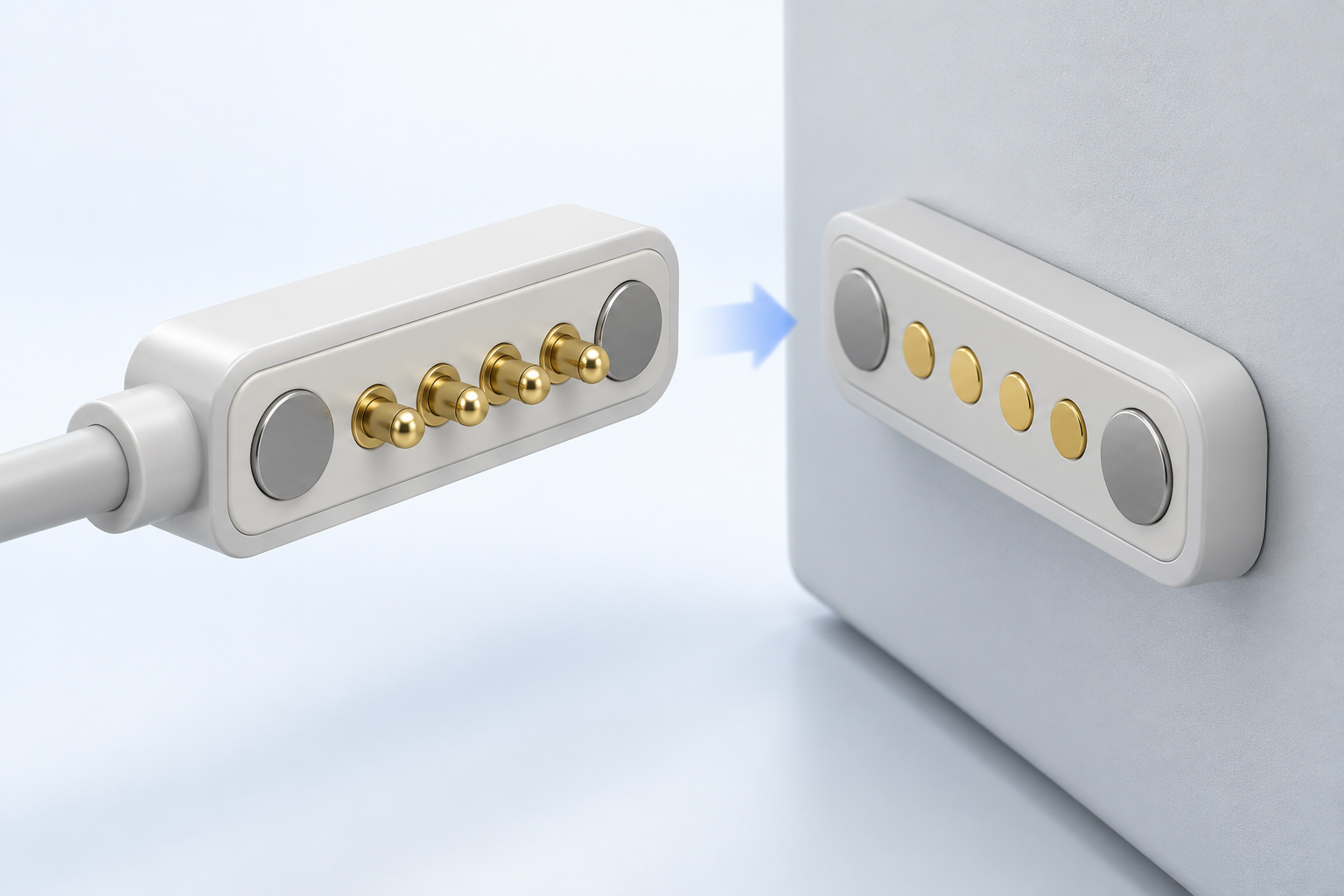

磁力辅助两端靠拢，触点和导向结构共同完成电气配对。结构示意。

1. 先看四个触点的总反力

每个弹簧针压缩后都会产生反力。四个触点同时工作时，应考虑总反力，而不是只看单个针的弹力。如果接口还有压缩式密封件，也要把密封反力纳入配对设计。

磁吸与机械保持结构需要让组件稳定停留在设计位置。磁力不足，可能出现外观已贴合、部分触点却压缩不充分的状态；磁力过大，则可能影响分离手感，并增加设备端固定结构承受的载荷。合适的保持力应由完整接口的受力关系确定。

2. 轴向拔开与侧向拉扯要分开评价

垂直拔开磁吸头，与拉着线材向侧面拽，是不同受力状态。侧向拉扯会产生翻转力矩，可能使组件一端先抬起，让部分触点先失去接触。因此，出线方向、线材应力释放、磁铁位置及壳体支撑面需要一起设计。

边充电边使用、频繁拿起设备或有振动的应用，尤其应检查这种局部翘起。只测试正向拔出力，并不能完整代表接口的使用表现。

3. 看装入设备后的磁吸效果

配对间隙、表面结构、装配偏差及周边材料都会影响实际保持效果。应评价装入设备后的组件，而不是仅凭裸磁铁吸力选型。目标是稳定接触、合适手感和可靠安装三者的协调。

四、普通弹簧针方案：让整机完成定位与保持

没有磁吸结构，并不代表接口不能可靠配对。可拆卸模块通过导轨进入位置，再由卡扣锁紧；内部组件用螺钉固定；设备放入有限位的充电底座；测试工装通过夹具压合——这些场景都可以用普通弹簧针实现连接。

共同点是整机负责对位和保持，弹簧触点负责接触。设计时应让导向结构承担主要侧向载荷，避免普通轴向Pogo Pin被迫承担撞击和横向推挤。合理的导向顺序有助于减少针头刮伤、偏载或卡滞。

五、工作行程比自由高度更值得关注

选弹簧针不能只问“这颗针有多高”，还应问“配对后压缩了多少”。自由高度是未压缩尺寸，工作高度对应实际配对状态，二者之差形成压缩量。具体型号应在推荐工作范围内使用，最大机械行程不能直接当作长期工作行程。

在整机中，PCB位置、壳体尺寸、安装台阶、配对面平整度及装配间隙都会影响压缩量。压缩不足，接触压力可能不够；压缩过大，触点、焊点或结构可能承受额外应力。四个触点还要考虑配对面倾斜，避免一端压得很深，另一端却刚刚接触。

六、同样是4 Pin，电路功能可能完全不同

4 Pin表示四个接触位置，不等于固定电路定义。四个触点可以承担电源、回流和控制信号，也可以增加设备识别、状态检测或特定通信任务。两端Pin位必须按实际电路与图纸一一对应。

供电能力不能按针数简单相加

电流能力与触点结构、接触压力、配对表面、线材截面积、PCB铜箔和散热条件有关。采用并联触点时，还应评价支路电阻差异和电流分配，不能直接认定两个触点就能承受单个额定电流的两倍。

四个触点不代表自动支持USB数据

能否传输某种信号，还要看接口定义、接地参考、连接路径及信号完整性。外形相似、针数相同的组件可能有完全不同用途。磁吸头能配上，也不等于电源极性与信号定义兼容。

把防反接设计在前面

如果接口可能翻转或反向靠近，应提前确定是否允许两个方向配对、翻转后电气映射是否一致，以及磁极与壳体能否阻止错误配对。需要时，还可以由连接检测、延时上电等电路措施配合。机械配得上与电气接得对，应分别确认。

七、按应用选择，而不是只按产品名称选择

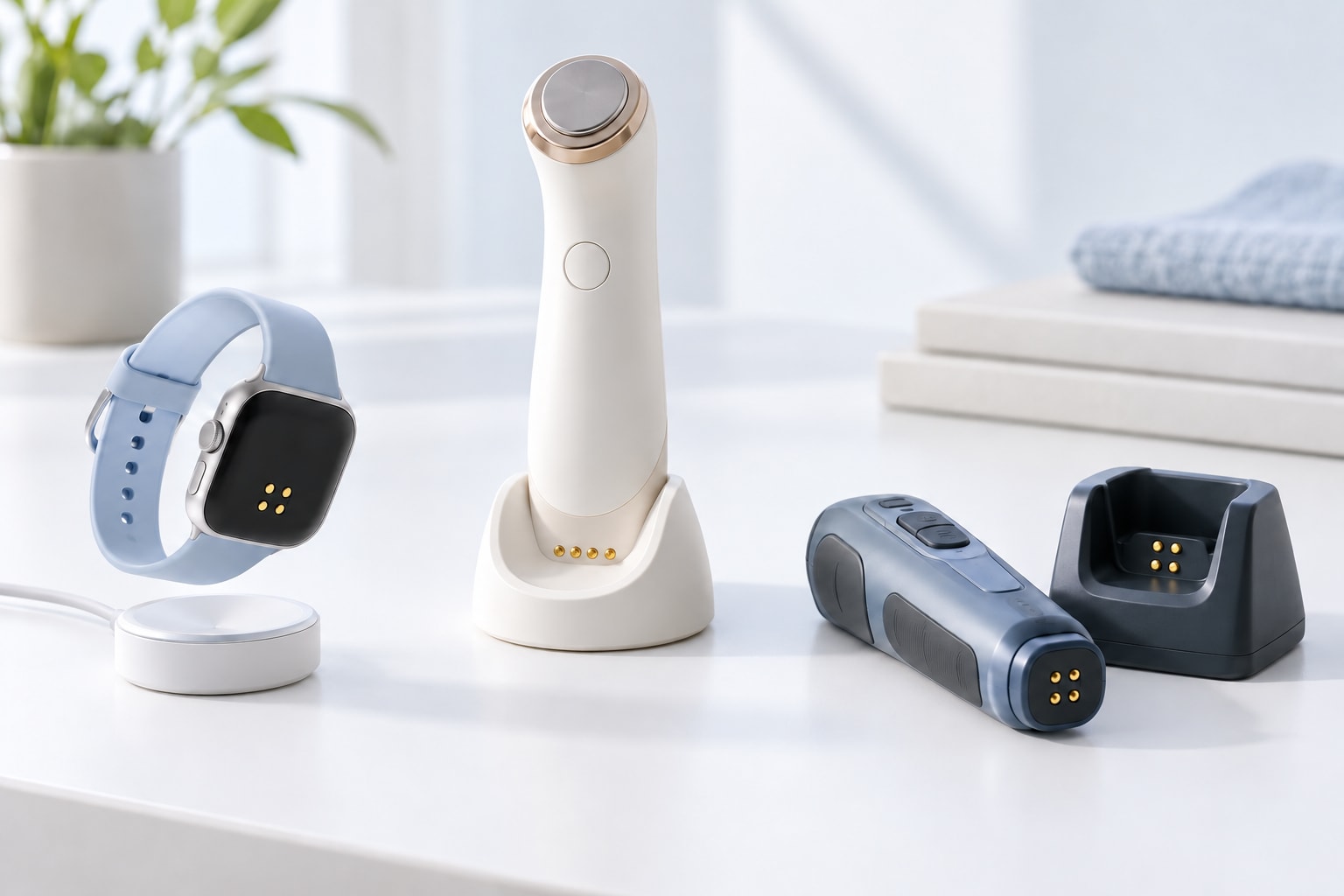

智能穿戴、个人护理和便携终端，对连接动作与保持方式有不同要求。应用示意。

智能穿戴与便携设备

设备体积小、充电连接频繁，磁吸辅助配对可以减少寻找插口和调整角度的动作。方案设计还应考虑汗液、皮脂、清洁及线材拉扯对接触面的影响。

美容仪与个人护理设备

磁吸充电底座或可拆卸线端，可以与产品外观、握持和取放方式结合。底座定位、设备重量、接口清洁与出线方向，都是开发时应共同考虑的条件。

桌面充电底座与可拆卸模块

用户反复放回设备时，磁吸可以辅助引导和保持。如果底座或模块已有明确限位与锁止，也可以优先评价普通弹簧针。重要的是由合适的结构承担定位和载荷，让触点保持稳定压缩。

内部组件与测试工装

板端接触、固定模块和有夹具定位的测试接口，通常不必为了增加磁吸而改变成熟结构。利用现有固定方式控制接触位置，可以简化空间分配与装配流程。

八、样品到手后，不只检查“能不能通电”

温升应结合环境温度和明确测点评价，不能只凭手摸外壳判断。环境防护则来自完整壳体、安装与密封方案：磁铁不会自动带来防水，普通弹簧针也不一定缺少防护。应把配对和断开状态下的要求分别写清楚。

九、深圳永探电子：从精密触点到完整连接方案

深圳永探电子专注Pogo Pin弹簧针、弹簧针连接器、磁吸连接器与配套线材的研发、定制和制造。我们围绕设备的安装空间、接口功能和使用动作，将触点、结构件、磁吸配对与线材加工协调到同一开发项目中。

触点与结构配套。结合工作行程、Pin位布局、配对端及安装关系，开展连接组件设计，兼顾功能与装配。

磁吸与线材协同。将保持方式、配对方向、出线位置和线材固定一起考虑，让产品的连接动作更贴合整机使用。

制造与检验衔接。把精密零件、塑胶结构、线材加工及组件组装与产品规格衔接，围绕关键尺寸和功能要求安排检查。

样品到生产持续配合。根据装配与测试反馈优化方案，同步确认图纸、工艺与检验要求，让后续批次按照统一规格执行。

已有图纸的项目，可以从两端安装关系和电气需求切入；概念阶段的项目，也可以提供草图、设备用途或参考样品，与永探逐步明确连接条件。

十、常见问题

磁吸连接器一定比普通弹簧针更好吗？

不一定。经常取放、需要辅助配对的接口，可以优先评价磁吸方案；已有可靠定位与保持的接口，普通弹簧针可能更直接。

普通4针弹簧针可以改成磁吸接口吗？

可以围绕现有接口重新开发，但通常不是简单增加两颗磁铁。还需要调整配对间隙、保持力、定位结构和触点工作状态。

外形相同的4 Pin接口能直接互换吗？

不能只凭外形判断。应核对Pin定义、极性、触点位置、工作高度、配对关系与电气要求。

磁吸保持力越大越好吗？

不是。保持力应与触点反力、密封件、线材载荷及分离手感匹配。过大或过小，都可能影响结构与操作体验。

定制前应该提供哪些资料？

设备用途、两端安装空间、Pin位功能、工作电压电流、信号要求、配对方向、线材规格、环境条件及预计数量。结构图纸或参考样品，有助于更高效地沟通。

结语：先确定连接动作，再确定连接器结构

4 Pin磁吸连接器与普通4针弹簧针连接器的选型，核心不只是四个触点，而是谁来完成对位、谁来保持接触，以及用户如何连接和分离设备。

需要便捷取放与辅助配对，可以考虑磁吸结构；已有可靠定位和固定方式，可以优先评价普通弹簧针。再把工作行程、电路功能、线材与环境要求一起确认，才能形成适合设备的完整接口。
